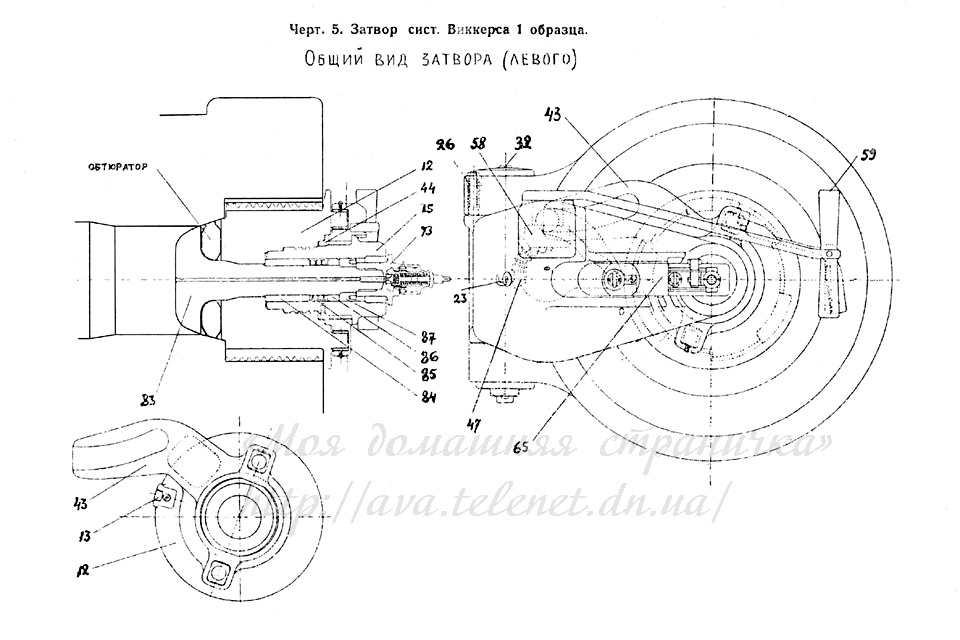

Чертёж 5 — Затвор системы Виккерса 1-го образца.
Общий вид затвора (левого).
На чертеже обозначены: 12 — поршень затвора; 13 — гнездо стопора поршня; 15 — рама затвора; 23 — крючок для провода; 26 — стопор рамы; 32 — винт к отверстию для обуха; 43 — рычаг поршня; 44 — гайка рычага поршня; 47 — зубчатый сектор; 58 — коническое колесо; 59 — рукоятка затвора; 65 — ползун; 73 — стакан; 83 — грибовидный стержень; 84 — втулка; 85 — пружина; 86 — шайба; 87 — гайка.
