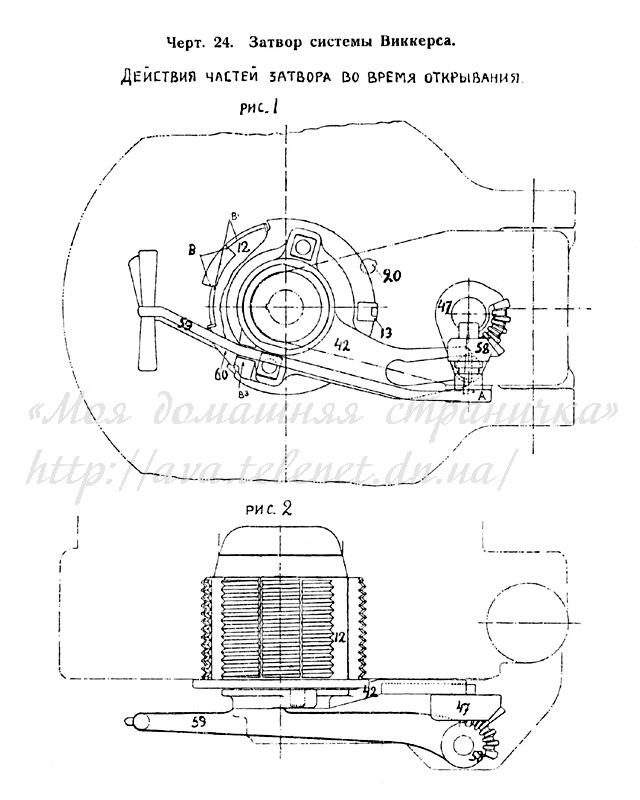

Чертёж 24 — Затвор системы Виккерса.
Действие частей затвора во время открывания.

Чертёж 24 — Действие частей затвора при открывании

Рис. 1, 2. Затвор закрыт, то есть нарезки (В1) зубчатых секторов поршня (12) затвора находятся в сцеплении с нарезками (В) зубчатых секторов орудия. Рукоятка (59) затвора прилегает к поршню затвора и удерживается в этом положении стопором (60), который под действием пружины входит в углубление (В3) на рычаге поршня (42). Угол А — есть угловое перемещение зубчатого сектора (47) до начала поворота поршня затвора. Здесь указано относительное положение стопора поршня (20) в раме затвора и гнезда (13) для него в поршне затвора.
