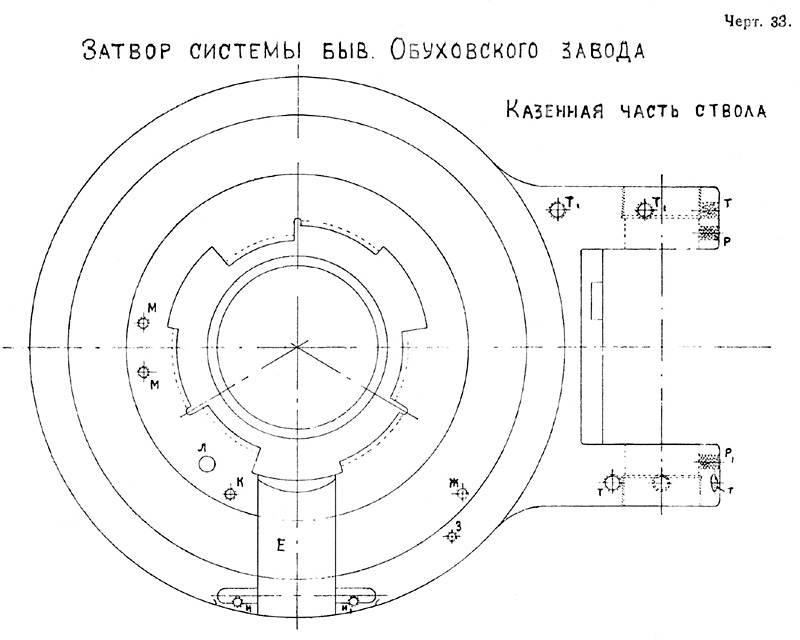

Чертёж 33 — Затвор системы бывш. Обуховского завода.
Казённая часть ствола.

Чертёж 33 — Затвор сист. ОСЗ. Казённая часть ствола

Т — для винтов (37) коробки (36). Т1 — для башенных установок. Р—Р1 — для винтов (20, 22) зубчатых стопоров. М — для винтов из защёлки затвора. Л — для ключа шестерни (117). К — для винта (116). Е — для лотка (104). И—И1 — для планки (107). Ж — для винта (115) ролика (114). З — для упорной шпильки 113.
