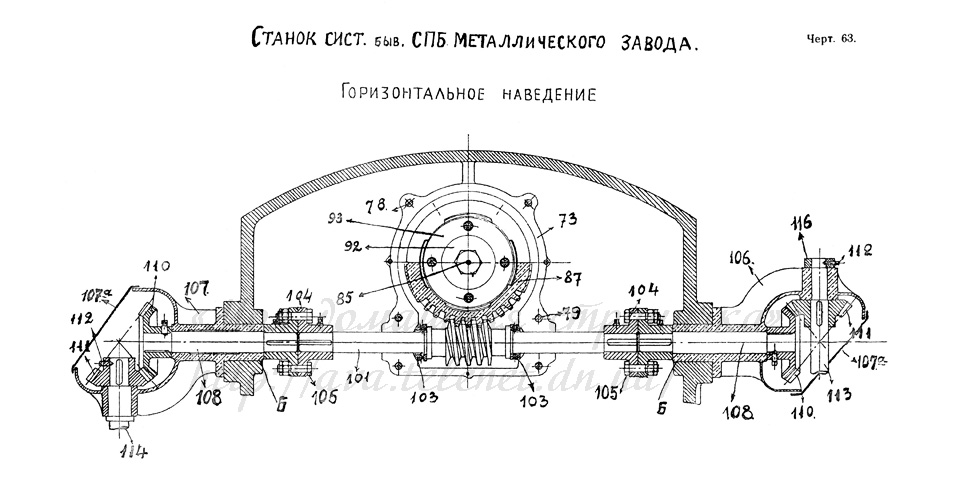

Чертёж 63 — Станок системы бывш. Металлического
завода.
Горизонтальное наведение.
На чертеже обозначены: 61 — кронштейн станка; 73 — коробка лебёдки поворотного механизма; 78, 79 — болты для крепления крышки лебёдки; 85 — вертикальный вал; 87 — винтовое колесо; 92 — тарелка со втулкой; 93 — шайба; 101 — вал с червяком; 103 — кольца с шариками; 104 — соединительные муфты; 105 — болты к № 104; 106, 107 — кронштейны; 107а — крышки к кронштейну; 108 — валики; 110, 111 — конические шестерни; 112 — стопорные винты; 113, 114 — валы привода горизонтального наведения; 116 — стопорное кольцо.
