Чертёж 10 — Оптический прицел сист. Розенберга.

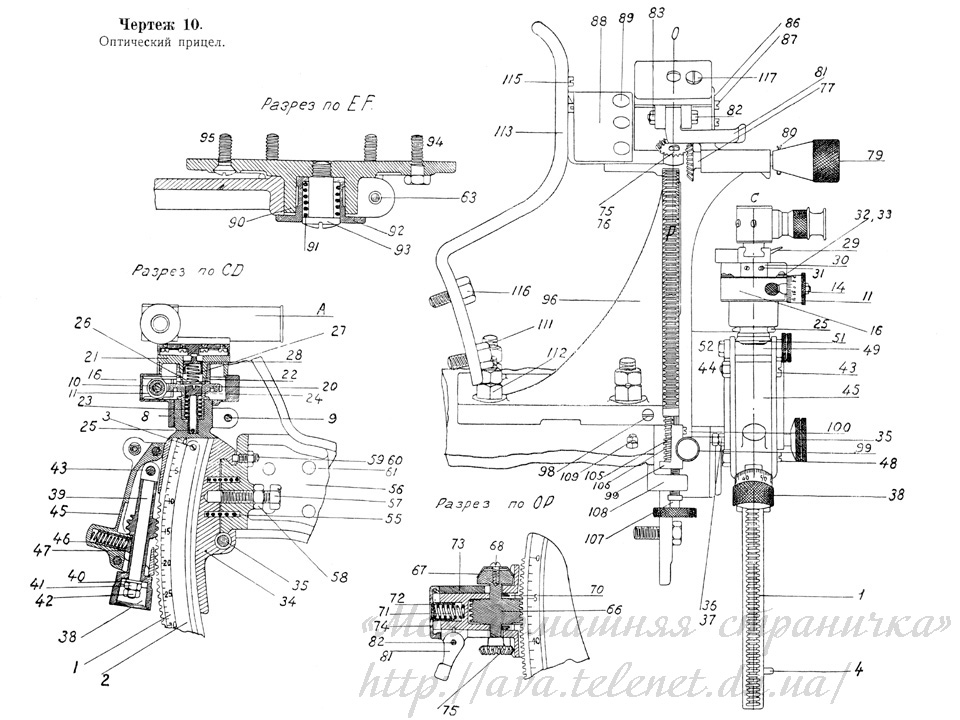

Оптический прицел сист. Розенберга: 1 — стебель; 2 — вставная шкала стебля (2); 3 — упорный винт шкалы (2); 4 — кнопка шкалы (2); 8 — коробка угломера; 9 — зажимный болт к коробке (8); 10 — стержень червяка (11) угломера; 11 — червяк угломера; 14 — гайка к стержню (10); 16 — намётка; 20 — винтовое колесо угломера; 21 — крышка угломера; 22 — крепит. винты колеса (20); 23 — пружина шворня (24); 24 — шворень; 25 — чека шворня (24); 26 — перегородка под пружину (27); 27 — пружина к колпачку (28); 28 — колпачок; 29 — педаль; 30 — указатель крышки (21) угломера; 31 — крепит. винты к крышке (30); 32 — указатель барабана угломера; 33 — крепит. винты к указателю (32); 34 — коробка прицела; 35 — поперечный червяк; 36 — гайка к червяку (35); 37 — контргайка к червяку (35); 38 — подъёмный червяк стебля; 39 — стержень подъёмного червяка; 40 — шайба к стержню (39); 41 — гайка к стержню (39); 42 — контргайка к стержню (39); 43 — винт-ось червяка (38); 44 — гайка к винту-оси (43); 45 — дверца прицельной коробки; 46 — пружина к гнетку (47) червяка (38); 47 — гнеток червяка (38); 48 — винты дверцы (45); 49 — пробка уровня (51); 51 — поперечный уровень; 52 — гайка поперечного уровня (51); 55 — заводная пружина; 56 — кронштейн штыревого соединения; 57 — поджимной винт к коробке (34); 58 — гайка к винту (57); 59 — ограничительный винт; 60 — гайка к винту (59); 61 — заклёпка кронштейна (56); 63 — зажимный болт ложи (62) прицела; 66 — червяк подъёмника; 67 — барабан подъёмника; 68 — зажимный винт барабана (67); 70 — клинья в колодку (65) подъёмника; 71 — пружинка гнетка (72) колодки (65); 72 — гнеток колодки (65); 73 — закладка колодки (65); 74 — личинка подъёмника; 75 — коническая зубчатка подъёмника; 76 — крепит. винт к зубчатке (75); 77 — валик с конической зубчаткой; 79 — маховик подъёмника; 80 — шплинт к маховику (79); 81 — выключатель подъёмника; 82 — ось выключателя; 83 — гайка к оси (82); 85 — градусный указатель ложи (62) прицела; 87 — крепит. винты к указателю (86); 88 — стрела; 89 — заклёпка стрелы; 90 — фланец; 91 — пружина фланца (90); 92 — колпачок фланца (90); 93 — серединный винт фланца; 94 и 95 — винты фланца; 96 — зубчатый сектор; 98 — упорный штырь к сектору (96); 99 — коробка лафетного уровня (103); 100 — крепит. винт к коробке (99); 105 — направляющий штифт к пружине (106); 106 — пружина уровня (103); 107 — регулирующий винт уровня (103); 108 — угольник винта (107); 109 — болты к угольнику (108); 111 — болты к зубчатому сектору (96); 112 — гайки к болтам (111); 113 — скоба на бугель; 115 — крепит. винты к орудийному указателю (114); 116 — болты к скобе (113); 117 — оттяжный винт колодки (65).
