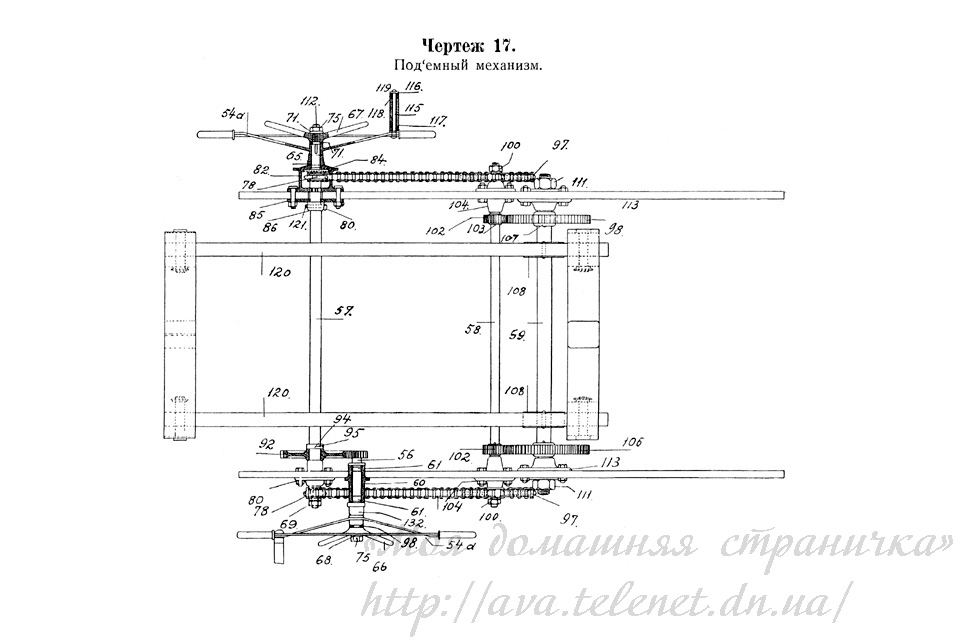

Чертёж 17 — Подъёмный механизм.
Подъёмный механизм. 54а — маховик на передн. ось (57); 56 — короткая ось с шестернёй для левого маховика; 57 — передняя ось ворота подъёмного механизма; 58 — то же, средняя ось; 59 — то же, задняя ось; 60 — подшипник к оси (56); 61 — втулка к подшипнику (60); 65 — муфта на ось (56 и 57); 66 — зажимная рукоятка на ось (56); 67 — зажимная рукоятка на ось (57); 68 — шайба на ось (56); 69 — гайка на ось (56); 71 — шайба на ось (57); 75 — гайка на левый конец оси (57); 78 — шестерня Галля на ось (57); 80 — левый подшипник к оси (57); 82 — то же, правый; 84 — шайба трения на ось (57) к подшипнику (82); 85 — шайба-планка на ось (57) к правой станине; 86 — упорное кольцо на ось (57) к шайбе (85); 92 — зубчатое колесо на ось (57); 94 — упорное кольцо на ось (57); 95 — стопорный винт к кольцу (94); 97 — шестерня Галля на ось (58); 98 — шпонка к оси (58) и шестерне (97); 100 — гайка на ось (58); 102 — шестерня на ось (58); 103 — шпонка к оси (58) и шестерне (102); 104 — подшипник на ось (58); 106 — зубчатое колесо на ось (59); 107 — шпонка к оси (59) и колесу (106); 108 — шестерня на ось (59); 111 — гайка на ось (59); 112 — шплинт к оси (59); 113 — подшипник для оси (59); 115 — стержень рукоятки к маховику; 116 — шайба к стержню (115); 117 — муфта к стержню (115); 118 — внутреннее кольцо к муфте (117); 119 — наружное кольцо; 120 — подъёмная зубчатая дуга; 121 — дуга с делением к дуге (120); 132 — цепь Галля.
