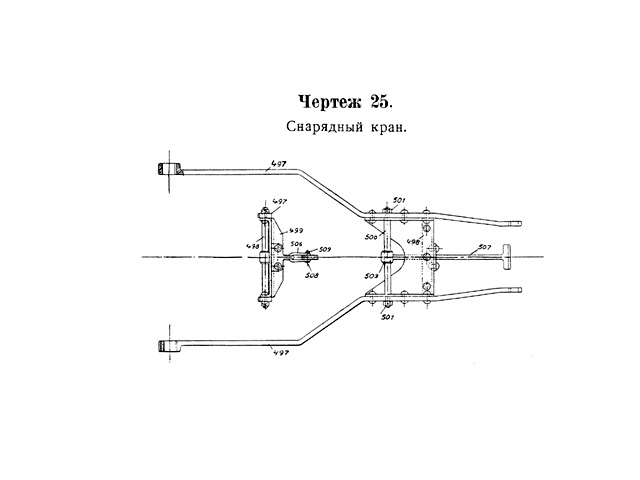

Чертёж 25 — Снарядный кран.
Снарядный кран. (Стрела станков 30°.) 497 — рычаг стрелы, правый и левый; 498 — связь стрелы крана; 499 — угольник к связи (498); 500 — связной болт к рычагам (497); 501 — гайка к болту (500); 503 — установочная шайба; 506 — серёжка; 507 — подпорка (подхват); 508 — палец; 509 — шайба к пальцу (508).
