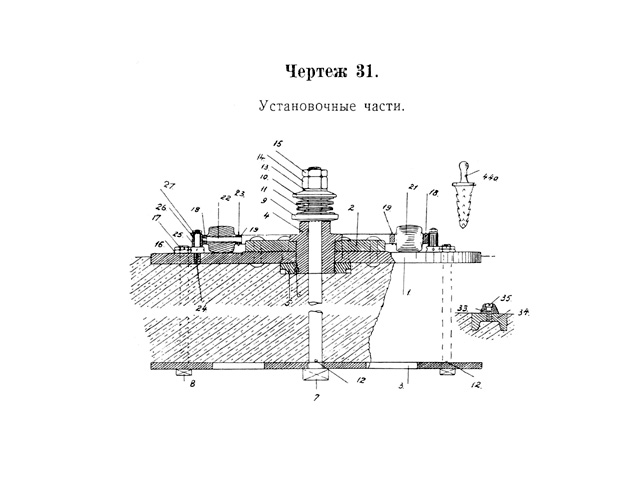

Четрёж 31 — Установочные части.
Установочные части. 1 — верхний установочный круг; 2 — накладная плита на круг (1); 3 — нижний установочный круг; 4 — тумба-шворень; 5 — гайка на шворень-тумбу; 6 — стопорный винт в шворень-тумбу (4) и гайку (5); 7 — центральный установочный болт; 8 — боковой установочный болт; 9 — нижняя буферная шайба; 10 — верхняя буферная шайба; 11 — бельвиллевская пружина на болт (7); 12 — шплинт на болт (7 и 8) у круга (3); 13 — шайба на болт (7); 14 — гайка на болт (7), 15 — контргайка на болт (7); 16 — гайка на болт (8); 17 — контргайка на болт (8); 18 — наружный обруч поворотного круга; 19 — внутренний обруч поворотного круга; 21 — каток поворотного круга; 22 — ось катка; 23 — чека в ось (22); 24 — стержень для направляющего ролика (25) поворотного круга; 25 — ролик на стержень (24); 26 — пробка в верхний установочный круг; 27 — гайка на стержень (24); 33 — круговой рельс для катков поворотной рамы и передних катков полуцилиндрического прикрывающего щита (из 4 частей); 34 — колода под рельс (из 8 частей); 35 — винт для прикрепления рельс к колоде; 440 — направляющий стержень для цепи поворотн. механизма.
