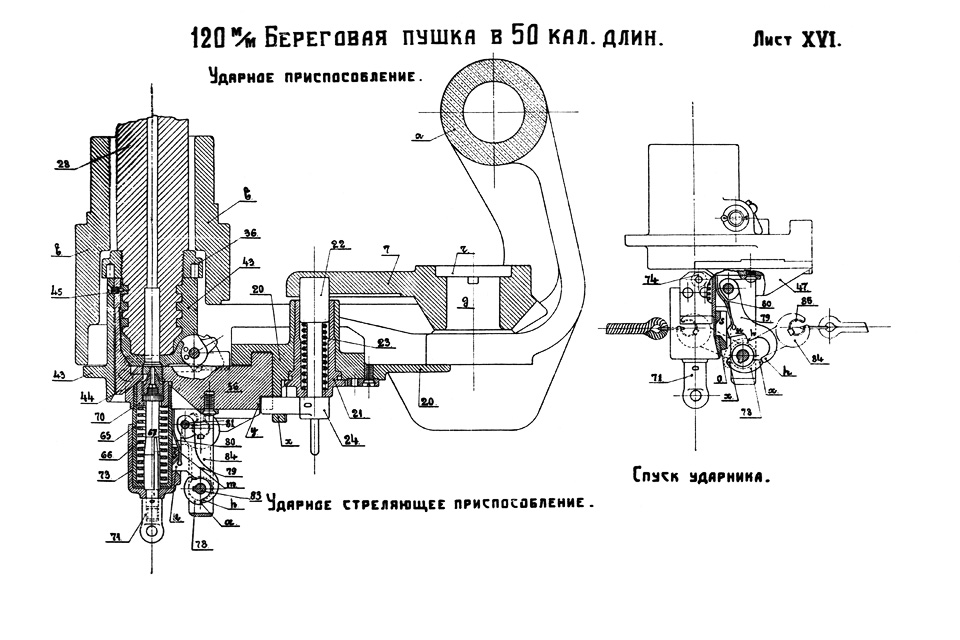

Лист XVI — Ударное приспособление
Ударное приспособление: 20 — ползун. 21 — втулка. 22 — соединительный штырь. 23 — спиральная пружина. 24 — стопор с ушком. 28 — грибовидный стержень. 36 — гайка. 43 — коробка заслона. 44 — пружинный задержник. 45 — винт задержника. 47 — взводящий брусочек. 56 — заслон. 65 — коробка ударника. 66 — боевая пружина. 67 — ударник. 70 — крепительная втулка. 71 — гайка с ушком. 73 — взводящая муфта. 74 — ролик. 78 — кулачок. 79 — спусковой крючок. 80 — пружина спускового крючка. 84 — спуск. 85 — лирообразная пружина.
