Лист XXXI — Прицел

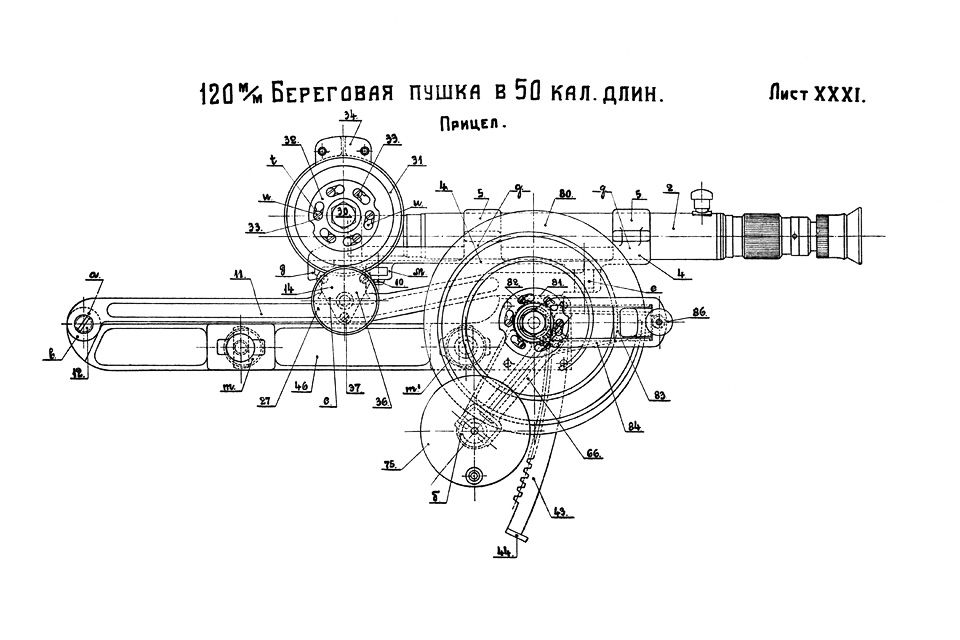

Левый прицел: 2 — прицельная труба. 4 — держатель. 5 — намётка. 11 — качающаяся балка. 12 — ось балки. 14 — корпус поворотного механизма. 27 — маховик. 31 — диск горизонтальных поправок. 32 — нажимное кольцо. 33 — винт к № 32. 34 — индексовая планка. 43 — зубчатый стебель. 44 — ограничитель. 46 — неподвижная балка. 66 — коробка для конических зубчаток. 75 — маховичок. 80 — диск с делениями. 81 — зажимная шайба. 82 — винт к № 81. 83 — подвижный указатель подъёма прицела. 84 — направляющая указателя. 86 — головка зажимного винта.
