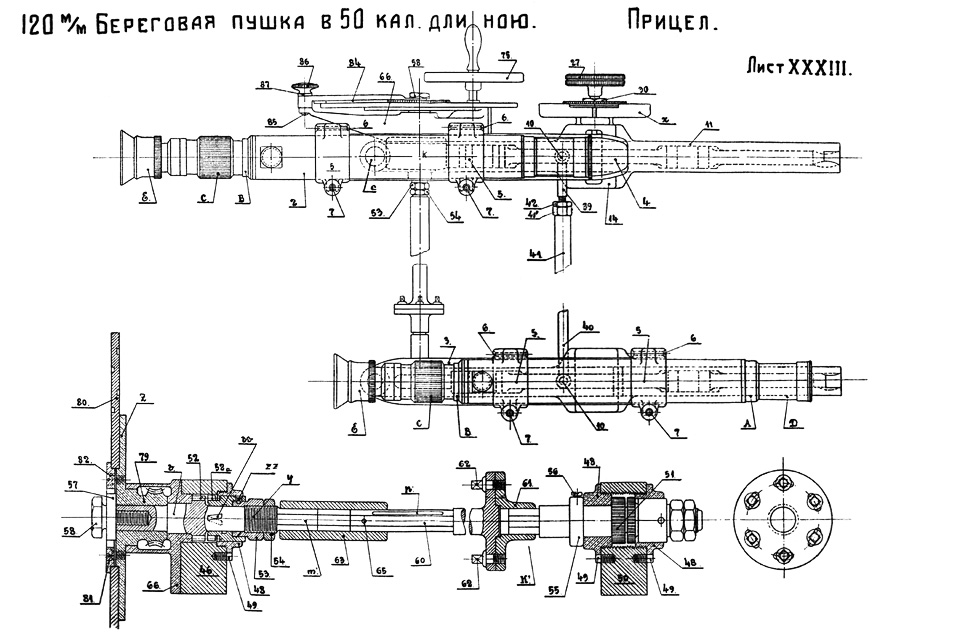

Лист XXXIII — Прицел
Прицел: 2 — прицельная труба. 3 — правый держатель. 5 — намётка. 6 — стержень намётки. 7 — шарнирный болт. 10 — ось соединительной тяги. 27 — маховичок. 39 — соединительная тяга (правая часть). 40 — соединительная тяга (левая часть). 41 — стяжная муфта. 42 — контр-гайка. 46 — неподвижная балка, левая. 48 — установочная гайка. 50 — неподвижная балка, правая. 51 — разъёмная шестерня правого прицела. 52 — разъёмная шестерня левого прицела. 53 — гайка. 54 — контр-гайка. 55 — стопорное кольцо. 56 — винт к № 55. 57 — шайба. 58 — болт. 60 — соединительный вал. 61 — соединительная шайба. 62 — винт соединительной шайбы. 63 — соединительная муфта. 65 — винтовая шпилька. 66 — коробка для конических зубчаток. 75 — маховичок. 79 — винтовое колесо с диском. 80 — диск с делениями. 81 — зажимная шайба. 82 — винт к № 81.
