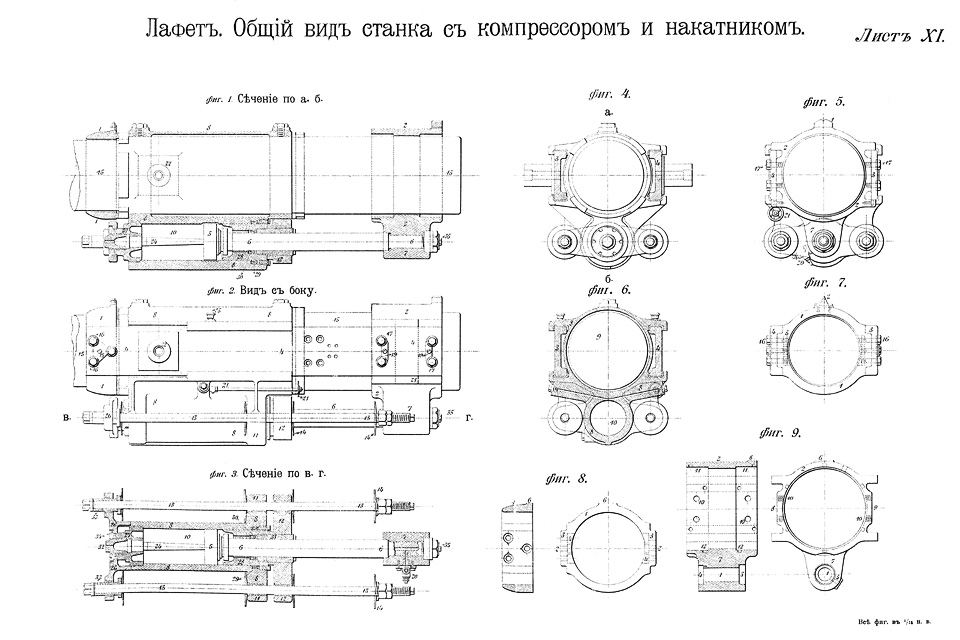

Лист XI — Лафет. Общий вид станка с компрессором и накатником
К фиг. 1, 2 и 3:
1. — Переднее связное кольцо. 2. — Заднее
связное кольцо. 3, 4. — Полозья рамы.
5. — Поршень. 6. — Шток.
7. — Прилив заднего кольца для штока.
8. — Компрессорная обойма. 9. — Верхний
цилиндр её для орудия. 10. — Нижний цилиндр для
компрессора. 11. — Прилив цилиндра (упор).
12. — Задняя поддержка (упор). 13. —
Пружинные стержни накатника. 14. — Бельвилевские пружины.
15. — Орудие. 16. — Болты переднего
кольца. 17. — Болты заднего кольца. 18. —
Накладки на переднее кольцо. 19. — Накладки на заднее
кольцо. 20. — Напорный клапан. 21. —
Воздушный клапан. 22. — Цапфы станка.
23. — Соединительный клин кольца с доской.
24. — Контр-шток. 25. — Маслянка к
захватам. 26. — Поддержка для передних концов (13).
27. — Передняя крышка компрессора. 28. —
Подвижное дно компрессора (заднее). 29. — Наружный
сальник. 30. — Внутренний сальник. 31. —
Нажимная гайка внутр. сальника. 32. — Зажимная гайка
контр-штока. 33. — Распорная муфта. 34. —
Гайка поддержки (26). 35. — Пробка конца штока
(6).
