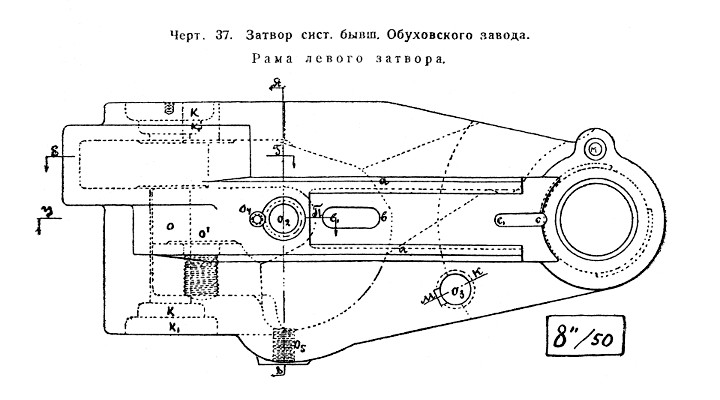

Чертёж 37 — Затвор системы бывш. Обуховского
завода.
Рама левого затвора.
На чертеже обозначены: О — отверстие для оси № 7 рамы; О1 — отерстие для оси № 33 двойной шестерни; О2 — отверстие для оси № 27 зубчатого сектора; О3 — отверстие для стопора поршня № 4; О4 — отверстие для стопора оси зубчатого сектора; О5 — отверстие для винта № 108 тяги зарядного лотка; aa — пазы для ползуна № 52; bb — вырез для пятки болта ползуна № 53; cc — вырез для пятки болта скользящей планки № 92; М — отверстие для предохранения стержня № 96.
