Чертёж 38 — Затвор системы бывш. Обуховского завода.

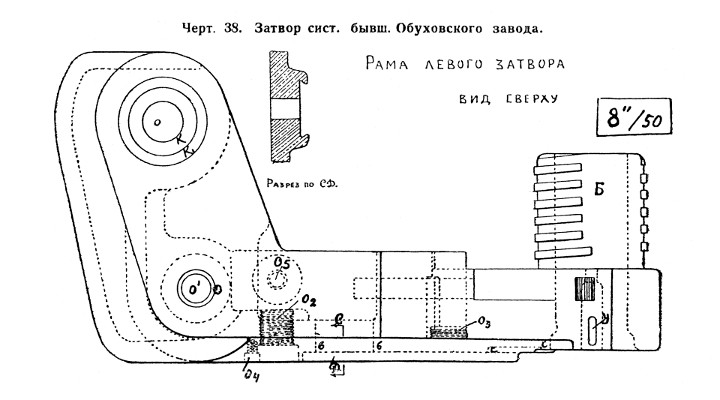

Рама левого затвора. Вид сверху.

Чертёж 38 — Затвор сист. ОСЗ. Рама левого затвора

На чертеже обозначены: О — отверстие для оси № 7 рамы; О1 — отерстие для оси № 33 двойной шестерни; О2 — отверстие для оси № 27 зубчатого сектора; О3 — отверстие для стопора поршня; О4 — отверстие для стопора оси № 27 зубчатого сектора; О5 — отверстие для винта № 108 тяги ползуна зарядного лотка.
