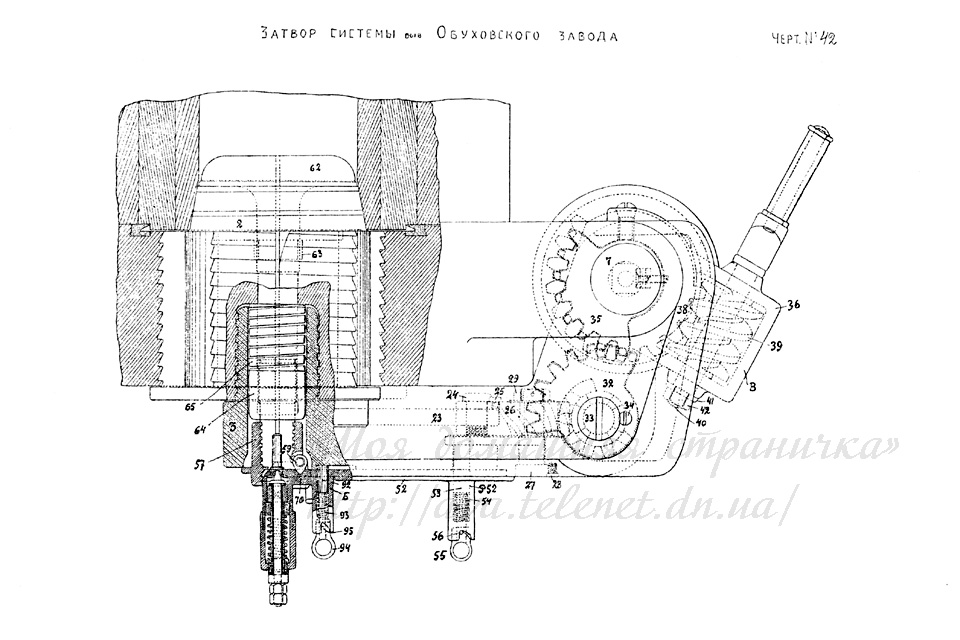

Чертёж 42 — Затвор системы бывш. Обуховского завода.

Чертёж 42 — Затвор сист. ОСЗ

На чертеже обозначены: 1 — поршень затвора; 2 — шайба под обтюратор; 3 — рама затвора; 7 — ось рамы затвора; 23 — рычаг поршня; 24 — ось поворотного рычага; 25 — винт стопорный; 26 — зубчатый сектор; 27 — ось зубчатого сектора; 28 — стопорный винт к № 27; 29 — гайка оси к № 27; 32 — двойная шестерня; 33 — ось двойной шестерни; 34 — стопорный винт к № 33; 35 — передаточная шестерня; 36 — коробка привода открывания затвора; 38 — винтовое колесо; 39 — червяк; 40 — вал червяка; 52 — ползун; 53 — болт ползуна; 54 — пружина болта ползуна; 55 — головка болта ползуна; 56 — шпилька; 57 — стакан; 59 — рычаг выбрасывателя; 62 — грибовидный стержень; 63 — шпонка грибовидного стержня; 64 — гайка натяжная; 65 — пружина; 70 — скользящая планка; 92 — болт скользящей планки; 93 — пружина болта № 92; 94 — головка болта № 92; 95 — шпилька.
