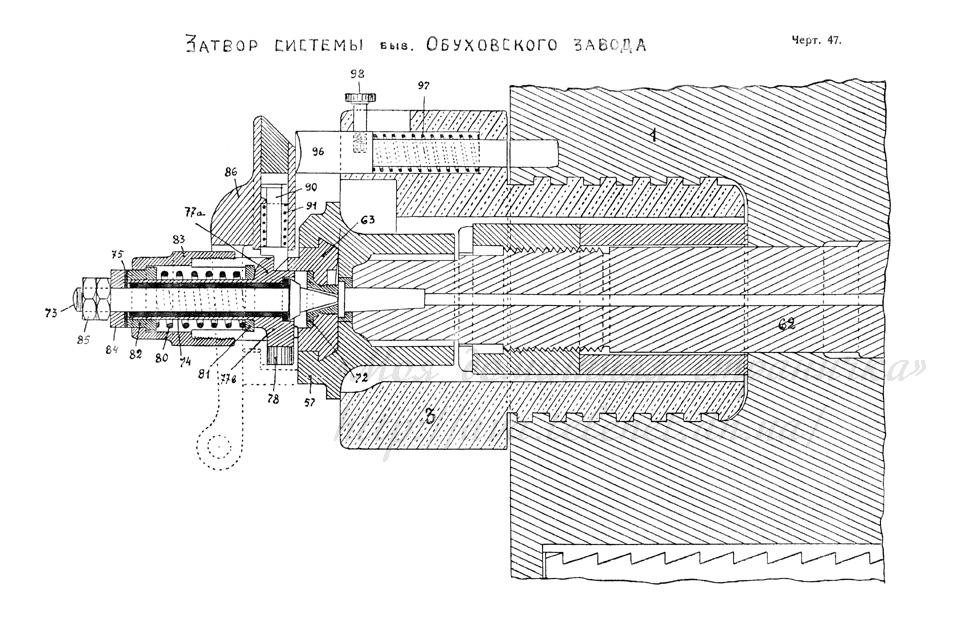

Чертёж 47 — Затвор системы бывш. Обуховского завода.
Приспособление для воспламенения электрических трубок.
На чертеже обозначены: 1 — поршень затвора; 3 — рама затвора; 57 — стакан; 62 — грибовидный стержень; 63 — скользящая планка; 72 — боевая втулка; 73 — стебель затвора; 74 — изоляторная втулка; 75 — изоляторная шайба; 77 — втулка ударника; 78 — ролик; 80 — боевая пружина; 81 — переднее опорное кольцо; 82 — заднее опорное кольцо; 83 — крышка ударника; 84 — шайба; 85 — гайка; 86 — спусковой рычаг; 90 — спусковой крючок; 91 — пружина спускового крючка; 96 — предохранительный стержень; 97 — пружина предохранительного стержня; 98 — стопорный винт к № 96.
