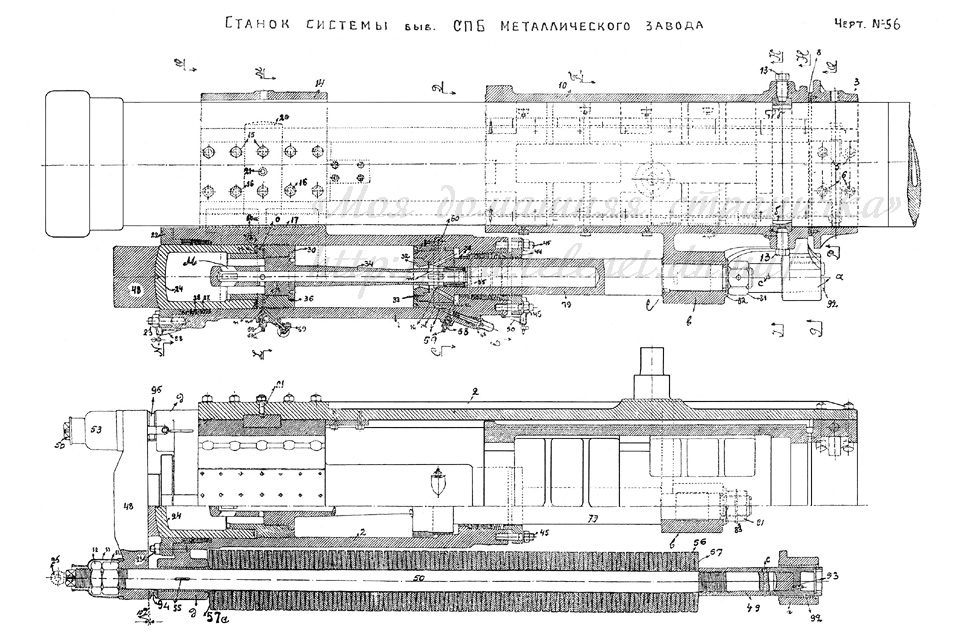

Чертёж 56 — Станок системы бывш. Металлического
завода.
Компрессор и пружинный накатник.
На чертеже обозначены: 2 — балка станка; 3 — переднее кольцо; 10 — обойма; 13 — стопорный винт; 14 — заднее кольцо с цилиндром компрессора; 20 — клин; 22 — нажимная втулка сальника; 24 — ныряло; 25 — кольцо под манжету; 27 — кольцо прокладочное на манжету; 28 — нажимная гайка; 30 — тормозная втулка; 32 — втулка к штоку компрессора; 33, 36 — стопорный винт; 34 — контршток; 35 — поршенёк на конце контрштока; 38 — втулка; 44 — нажимная втулка сальника; 45 — шпилька к № 44; 48 — траверз; 49 — нажимная гайка; 50 — шток для пружины Бельвиля; 53 — кожух; 55 — клинья; 56 — пружины Бельвиля; 58, 59 — клапан для выпуска жидкости; 60 — клапан для выпуска воздуха; 66 — шпиндель перепускного клапана; 69 — клапан для наливания жидкости; 79 — шток компрессора; 94, 95 — промежуточные кольца в траверзное расстояние.
