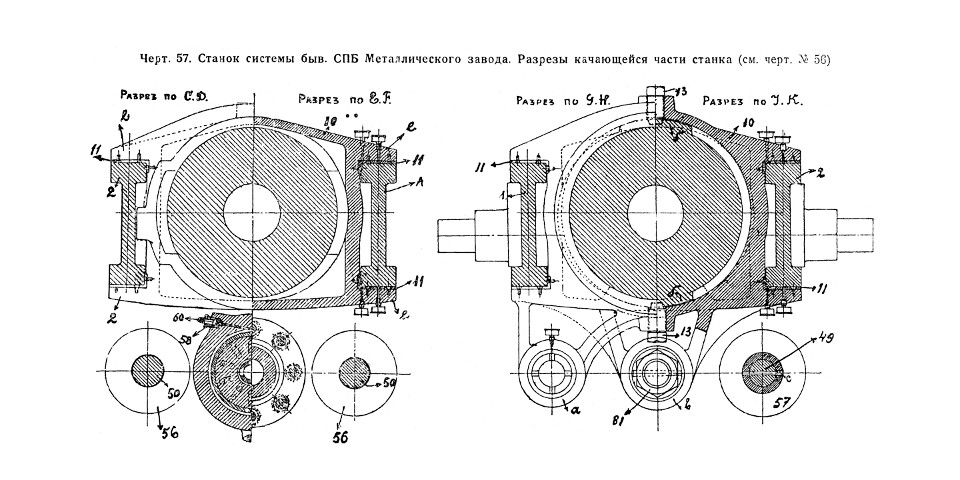

Чертёж 57 — Станок системы бывш. Металлического
завода.
Разрезы качающейся части станка.
На чертеже обозначены: 1 — балка правая; 2 — балка левая; 10 — обойма; 11 — направляющие планки к № 10; 13 — стопорный винт к № 10; 49 — нажимная планка к № 50; 50 — штоки для пружин Бельвилля; 56—57 — пружины Бельвилля; 58 — корпус клапана для выпуска воздуха; 60 — шпиндель к № 58; для выпуска воздуха; 81 — гайка к № 79.
