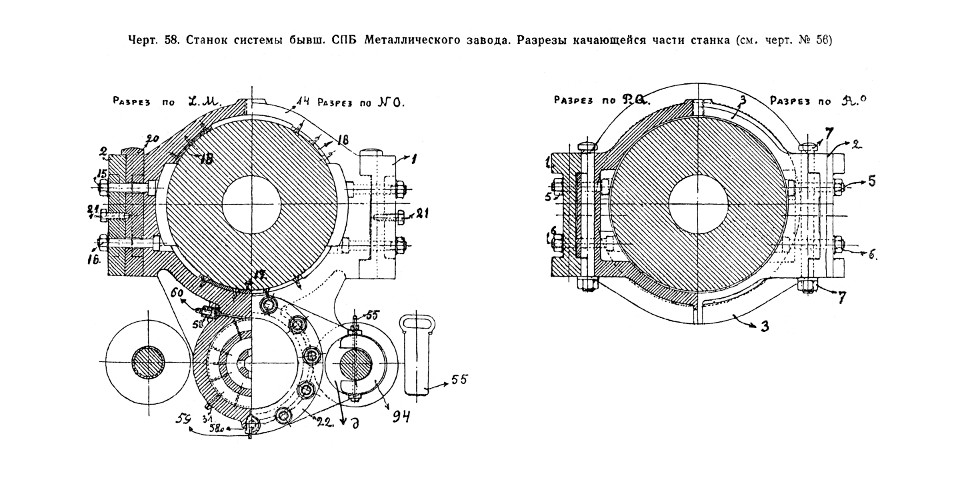

Чертёж 58 — Станок системы бывш. Металлического
завода.
Разрезы качающейся части станка.
На чертеже обозначены: 1 — балка станка правая; 2 — балка станка левая; 3 — переднее кольцо; 5—6 — болты с гайками и шайбами; 7 — клин с гайкой к № 3; 14 — заднее кольцо с цилиндром компрессора; 15—16 — болты с гайками и шайбами к № 14; 17—18 — планка к № 14; 20 — клин; 22 — нажимная втулка сальника ныряла; 31 — стопорный винт; 55 — клинья к № 50; 58 — корпус клапана для выпуска воздуха; 58а — корпус клапана для выпуска жидкости; 59 — шпиндель для выпуска жидкости; 60 — шпиндель для выпуска воздуха; 94 — промежуточное кольцо к траверзу станка.
