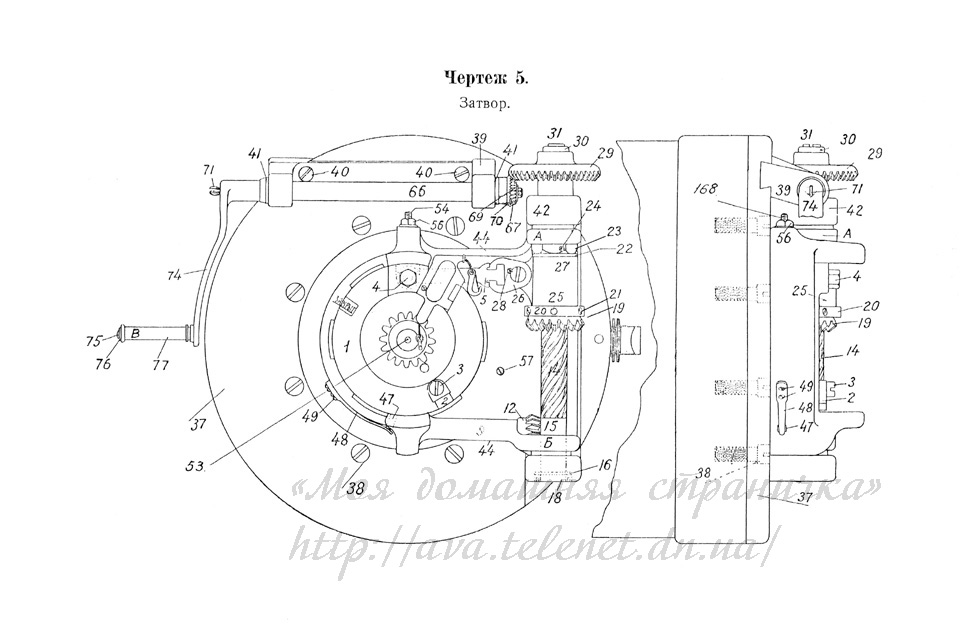

Чертёж 5 — Затвор.

Чертёж 5 — Затвор

Затвор (поперечный и продольный разрезы): 1 — поршень; 2 — рейка; 3 — винт к рейке (2); 4 — шарнирный вал; 5 — поворотный рычаг; 12 — коническая шестерня к горизонтальному валику (9); 14 — ходовой винт; 15 — втулка к винту (14); 16 — шайба к винту (14); 18 — гайка к винту (14); 19 — матка с конической шестернёй; 20 — венчик к матке (19); 21 — винт к венчику (20); 22 — шайба к матке (19); 23 — гайка к матке (19); 24 — винт к гайке (23); 25 — ползун; 26 — кулак; 27 — ось кулака (26); 28 — стопорный винт к оси (27); 29 — коническая шестерня; 30 — вилкообразная шпонка; 31 — винт к шпонке (30); 37 — диск; 38 — винт к диску (37); 39 — кронштейн вала (66) рукоятки (74); 40 — винт к кронштейну (39); 41 — втуока к кронштейну (39); 42 — кронштейн; 44 — рама затвора; 47 — вспомогательный стопор; 54 — нажимной стержень; 56 — крышка к вертикальному стопору (52); 57 — винт-ограничитель кулака; 66 — вал; 67 — коническая шестерня к валу (67); 69 — шайба к валу (66); 70 — винт к шпонке (68) шестерни (67); 71 — защёлка из двух полвин; 74 — рукоятка вала (66); 75 — стержень рукоятки; 76 — гайка к стержню (75); 77 — трубка на стержень (75); 168 — внутренний задний угольник коробки рамы, правый и левый.
