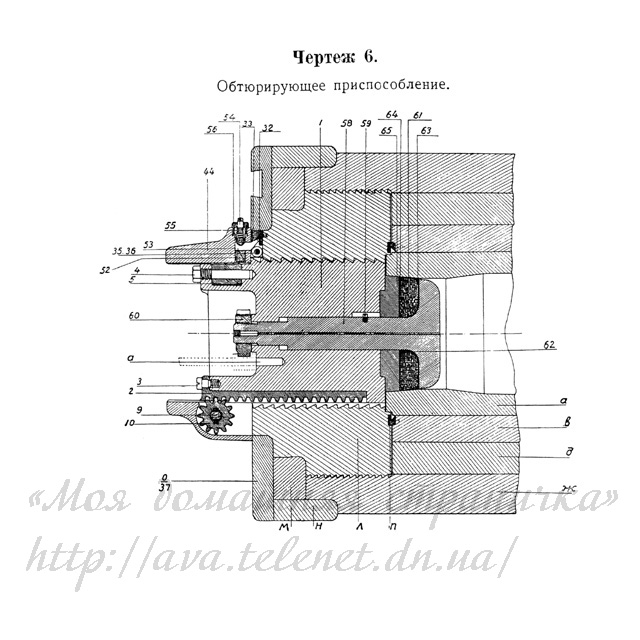

Чертёж 6 — Обтюрирующее приспособление.
Обтюрирующее
приспособление.
1 — поршень; 2 — рейка; 3 — винт к рейке (2);
4 — шарнирный вал; 5 — поворотный рычаг; 9 —
горизонтальный валик; 10 — цилиндрическая шестерня;
32 — стопорная колодка; 33 — стопорная планка;
35 — ролик стопора; 36 — ось ролика; 37 —
диск; 44 — рама затвора; 52 — вертикальный стопор;
53 — горизонтальный стопор; 54 — нажимной стержень;
55 — пружина к стопору; 56 — крышка к стопору (52);
58 — грибовидный стержень; 59 — шпенёк к стержню (58);
60 — нажимная гайка-шестерня к грибовидному стержню (58);
61 — асбестовая обтюрирующая подушка; 62 — малое
разрезное кольцо; 63 — большое разрезное кольцо переднее;
64 — то же, заднее; 65 — шайба под обтюратор.
О/37 — диск; а — внутренняя труба ствола; а —
гнездо для конца ключа, вставляемого при поджатии обтюраторной подушки;
в — скрепляющий цилиндр; д — кольцо (из числа 9-ти
колец); ж — кожух; м — кольцо казённика; н —
заднее перекрывающее кольцо; л — казённик; п — медное
обтюрирующее кольцо.
