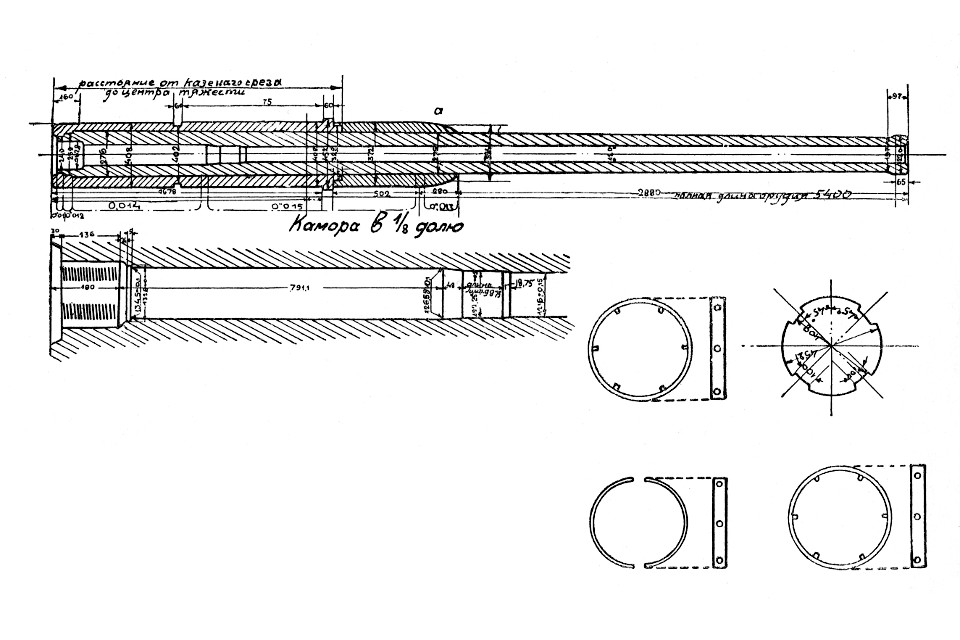

Чертёж 1. Ствол нескреплёной 120-мм пушки в 45 кал. с замком Канэ.

Ствол нескреплёной 120-мм пушки в 45 кал. с замком Канэ.

На чертеже должны были быть обозначены:
1 — ствол пушки, 2 — передняя коническая часть ствола, 3 — уступ задней части ствола, 4 — утолщение на дульном срезе, 5 — нарезная часть ствола, 6 — скат, соединяющий нарезную часть ствола с каморой, 7 — камора, 8 — помещение для затвора, 9 — скат, соединяющий камору с помещением для затвора, 10 — конус в каморе, 11 — цилиндрическая часть каморы, 12 — нарезная часть помещения для затвора, 13 — кольцевой уступ помещения для затвора, 14 — кожух, 15 — внутренний кольцевой выступ кожуха, 16 — круговая заточка кожуха, 17 — разрезное упорное кольцо, 18 — цельное кольцо, 20 — выступающие сектора кожуха, 21 — уступ кожуха, 22 — добавочное кольцо.
