Чертёж 24. Затвор в открытом положении.

Чертёж 24. Затвор в открытом положении.

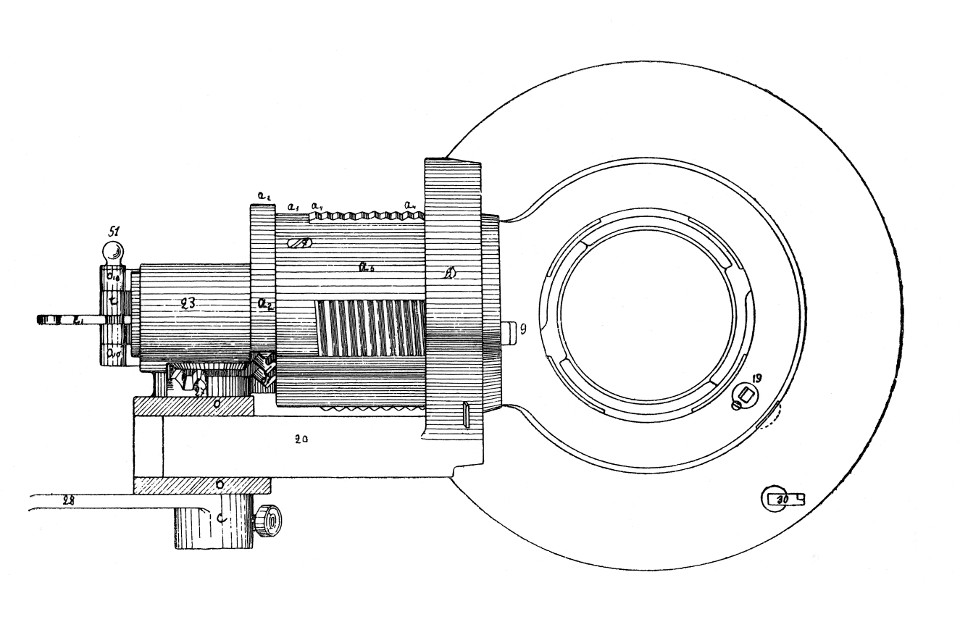

На чертеже обозначены:
7 — соединительный винт, 19 — шпенёк, 9 — экстрактор, 20 — боковая полка рамы, 23 — ползун, 27 — зубчатый сектор, 28 — двухплечий рычаг, 30 — крючок, 51 — ось спускового рычага, а1 — усечённый конус цилиндра затвора, а2 — круговой фланец цилиндра затвора, а4 — винтовая нарезка цилиндра затвора, а5 — гладкая шейка на цилиндре затвора, а6 — гладкая полоса цилиндра, о7 — зубец вкладыша, о — заплечик ползуна, о10 — проушина для оси спускового рычага, с — цилиндрическая головка двухплечего рычага, t — цилиндрическая головка спускового рычага, l1 — плечо спускового рычага.
