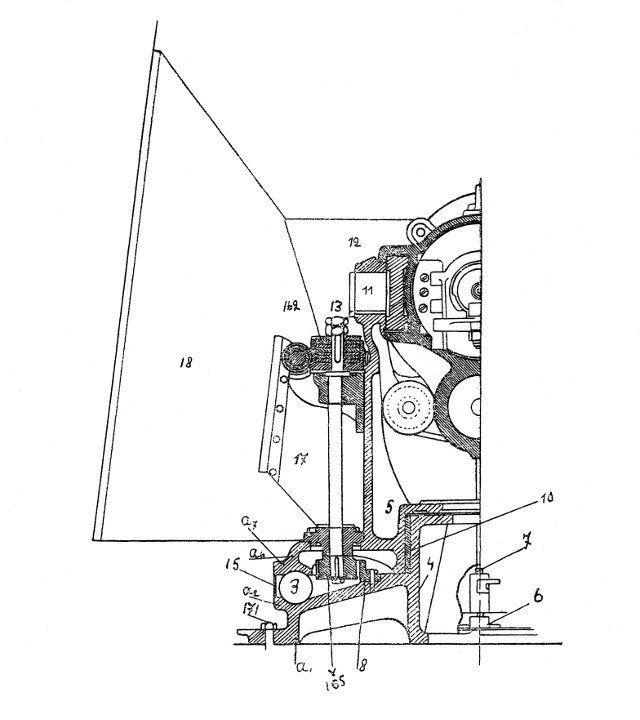

Чертёж 3. Поперечный разрез.
На чертеже обозначены:
3 — шар, 4 — боевой штырь, 5 — оболочка к
№ 4, 6 — планка с гнездом для № 7,
7 — походный штырь, 8 — зубчатый погон, 10 —
стакан для надевания рамы на штырь, 11 — цапфа, 12 —
выдвижной горбыль, 13 — подцапфенник, 15 — кожух для
прикрытия шаров, 17 — кронштейн для крепления щита,
18 — щит, 162 — винтовое колесо поворотного механизма,
165 — цилиндрическое колесо поворотного механизма,
171 — болт для крепления основания, а1 —
нижний венец основания, а2 — верхний круговой выступ
основания, а6 — край дна рамы,
а7 — круговой жёлоб.
