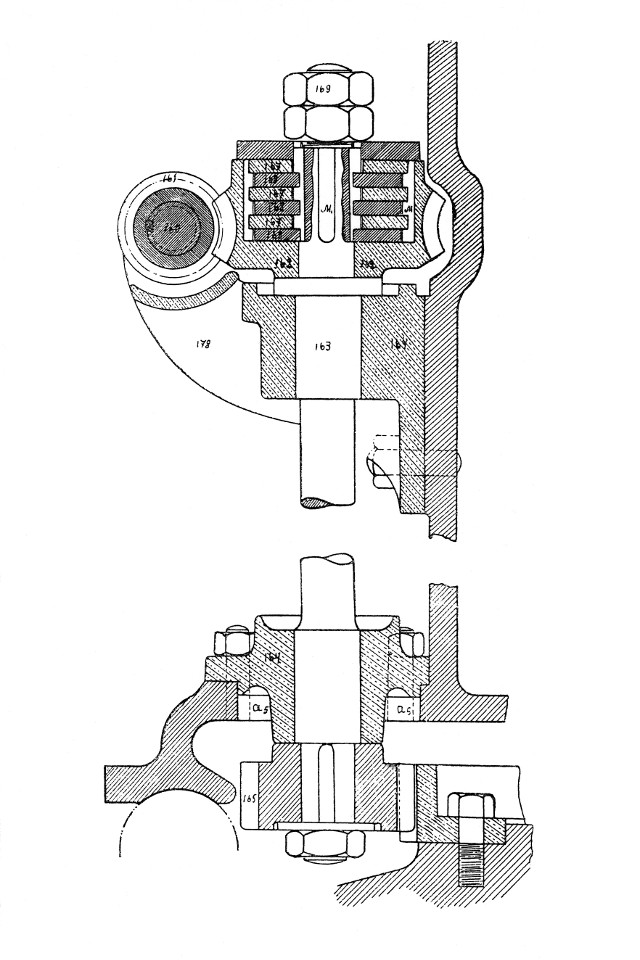

Чертёж 7. Поворотный механизм.

Чертёж 7. Поворотный механизм.

На чертеже обозначены:
160 — горизонтальный вал поворотного механизма, 161 — бесконечный винт поворотного механизма, 162 — винтовое колесо поворотного механизма, 163 — вертикальный вал поворотного механизма, 167 — бронзовый диск трения, 168 — стальной диск трения, 169 — нажимная гайка с контргайкой, 178 — кронштейн коробки поворотного механизма, м — вырезы бронзовых дисков, м1 — шпонки стальных дисков.
