Чертежи 15, 16. Крепление подцапфенного механизма. Обойма и компрессор.

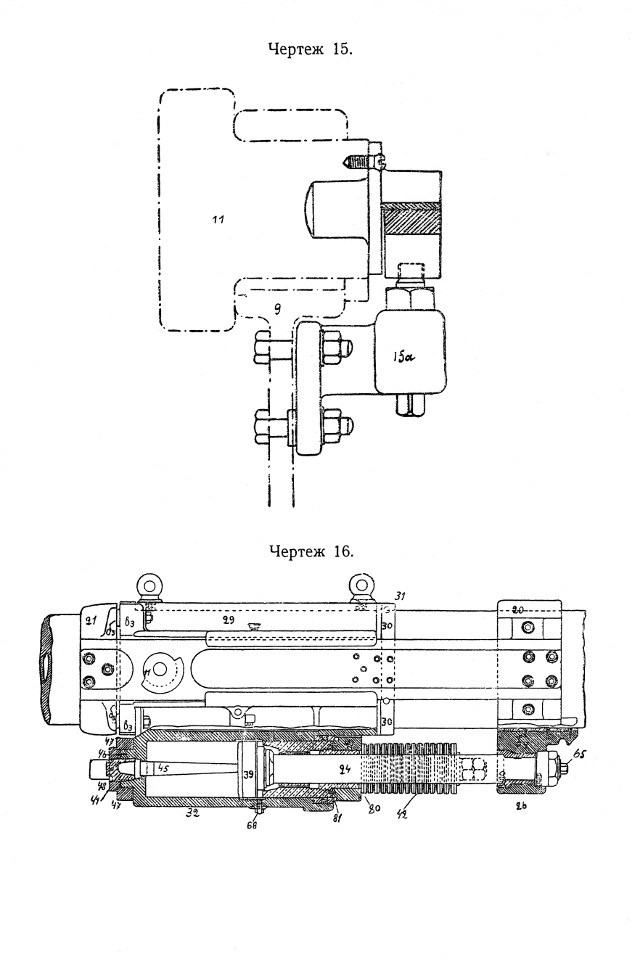

На чертеже 15 обозначены:
9 — станина поворотной рамы, 11 — цапфа,
15а — кронштейн подцапфенного механизма.
На чертеже 16 обозначены:
11 — цапфа, 20 — заднее связное кольцо, 21 —
переднее связное кольцо, 24 — шток компрессора, 26 —
вкладыш для вилки № 20, 29 — обойма, 30 —
перекрывающее кольцо, 31 — крепительный винт к № 30,
32 — цилиндр компрессора, 39 — поршень компрессора,
41 — траверз, 42 — пружина накатника, 44 —
нажимная гайка контр-штока, 45 — контр-шток, 46 — дно
цилиндра компрессора, 47 — передняя направляющая № 43,
48 — гайка для № 47, 65 — запорная пробка
штока, 68 — навинтованная пробка для выпуска жидкости,
80 — нажимная гайка внутреннего сальника, 81 — шпенёк
для № 41, б3 — упор для буфера,
б4 — вилка заднего связного кольца,
в3 — выступ, в5 — заплечик дна
цилиндра.
