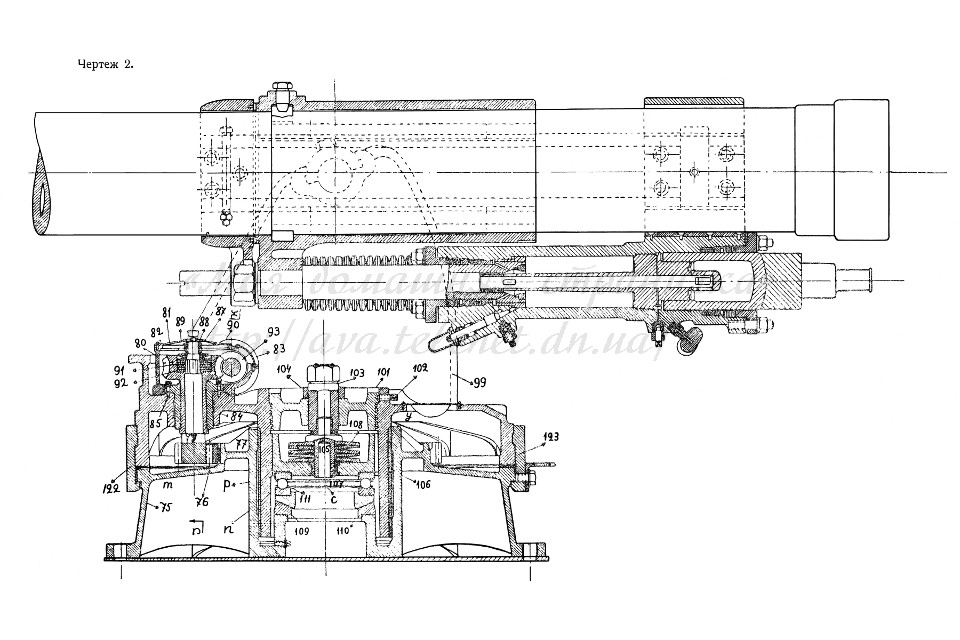

Чертёж 2. Орудие и станок. Продольный разрез.
На чертежах станка системы бывш. «СПб Металлического
завода» обозначены:
75 — фундаментное основание, 76 — зубчатый обод,
77 — шпонка к № 76, 79 — цилиндрическая
шестерня горизонтальной наводки, 80 — коробка лебёдки
горизонтальной наводки, 81 — крышка к № 80,
82 — винт к № 81, 83 — щитик для пуска
смазки в червяк, 84 — втулка для червячного колеса,
85 — винт к № 84, 86 — винт к
№ 80, 87 — нажимная гайка к муфте трения,
88 — контр-гайка к № 87, 89 — тарелочная
пружина к муфте трения, 90 — винтовое колесо горизонтальной
наводки, 91 — бронзовый диск муфты трения, 92 —
стальной диск муфты трения, 93 — червяк, 94 — кольцо в
коробке лебёдки для шариковых подшипников.
