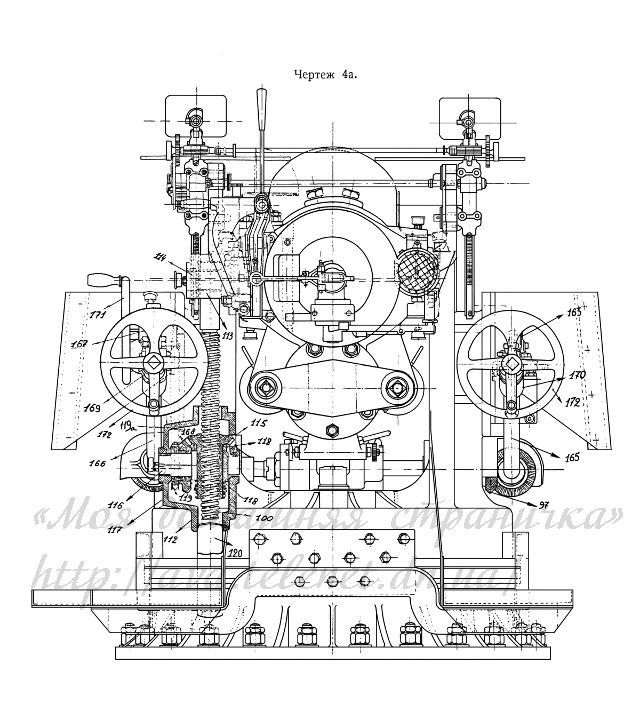

Чертёж 4а. Вид сзади.
На чертежах станка системы бывш. «СПб Металлического
завода» обозначены:
98 — коническое колесо горизонтального наведения на конце
наклонного вала, 112 — подъёмный винт, 113 — коробка
шарнира подъёмного винта, 114 — валик для связи № 112
с № 113, 115 — ведомое коническое колесо,
116 — втулка поперечины, 117 — крышка к
№ 100, 118 — шарики во втулке № 116,
119 — цепное колесо вертикальной наводки, 119а —
ведущее коническое колесо, 120 — кожух для масла, для смазки
подъёмного винта, 121 — винт к № 113, 124 —
рессора подцапфенника, 125 — валик для поддержки
№ 124, 126 — регулирующий винт к № 124,
127 — стопор к № 126, 128 — трубчатый
кронштейн спускового приспособления, 129 — шпилька к
№ 128, 129а — колпачок к № 128,
129б — втулка, 129в — стопорный винт, 130 —
буферный стержень, 131 — главный стержень спускового механизма,
132 — спусковая пружина, 133 — наружная тяга,
133а — гайка к № 133, 133б — шплинт,
134 — кронштейн, 135 — внутренняя тяга, 136 —
шпонка № 135, 136а — винт к № 136,
137 — палец, 138 — правый рычаг, 139 — левый
рычаг, 140 — ползун к № 141, 141 — трубчатый
стержень, 142 — ударный болт, 143 — пружина,
143а — винт к № 143, 143б — втулка с ушком,
143в — стопорный винт к № 139, 144 —
взводной рычаг, 145 — возвратная пружина, 146 — опорное
кольцо, 147 — кронштейн к спусковому приспособлению,
148 — курок, 149 — палец, 150 — винт к
№ 149, 151 — пружина к № 149,
153 — пружина к № 148, 154 — ось курка,
155 — опорная втулка, 156 — ось к № 155,
157 — пружина к № 155, 158 — стопорок к
№ 155, 159 — собачка курка, 160 — пружина к
№ 159, 162 — рукоятка куркового приспособления,
162а — шпилька к № 147, 163 — левая балка,
165 — вспомогательный вал поворотного механизма, 166 —
главный вал поворотного механизма, 167 — цепное колесо,
168 — втулка подъёмного механизма, 169 — втулка
кронштейна поворотного механизма, 170 — правая втулка кронштейна
поворотного механизма, 171 — маховик вертикального наведения,
172 — маховик горизонтального наведения, х —
цилиндрическая часть цапфы, ц — отросток цапфы.
