Лист XVIII — Спусковое приспособление

Лист XVIII — Спусковое приспособление

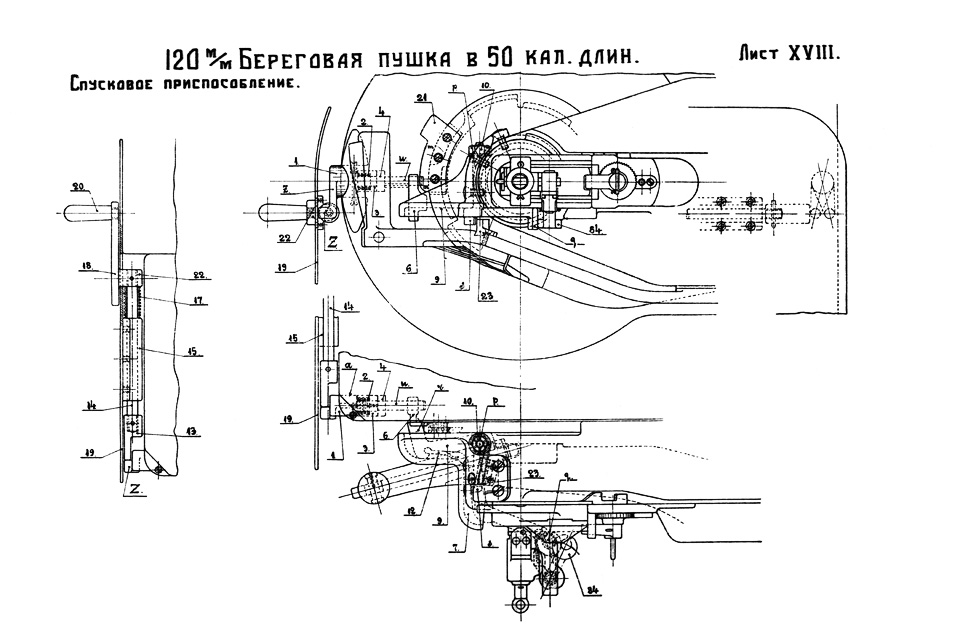

Спусковое приспособление: 1 — коленчатый рычаг. 2 — спиральная пружина. 3 — муфточка. 4 — ограничитель. 6 — кулачок. 7 — кронштейн на раму. 9 — спусковой рычаг. 10 — гайка. 12 — пружина к спусковому рычагу. 13 — головка толкача. 14 — толкач. 15 — направляющая толкача. 17 — пружина толкача. 18 — подвижная планка. 20 — ручка. 21 — предохранитель. 23 — контрольная колодка.
