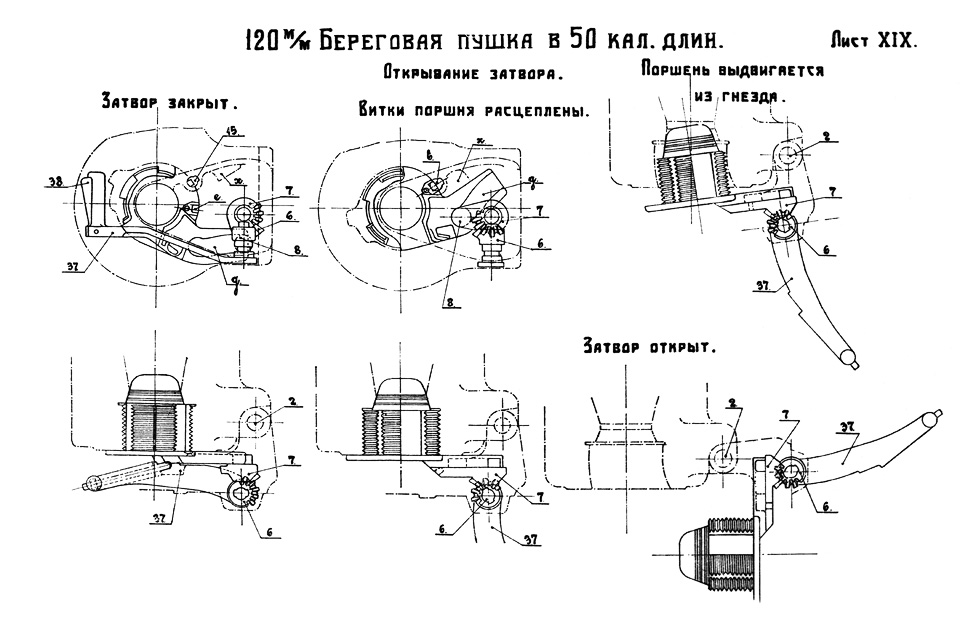

Лист XIX — Открывание затвора
На чертеже обозначены:
6 — коническая шестерня. 7 — шестерня с
пазом. 8 — ролик. 15 — стопор поршня
затвора. 37 — рычаг затвора. 38 —
защёлка. e — гнездо для стопора 15. x —
упор для рычага поршня. д — паз.
