Лист XXV — Тумба с вертлюгом

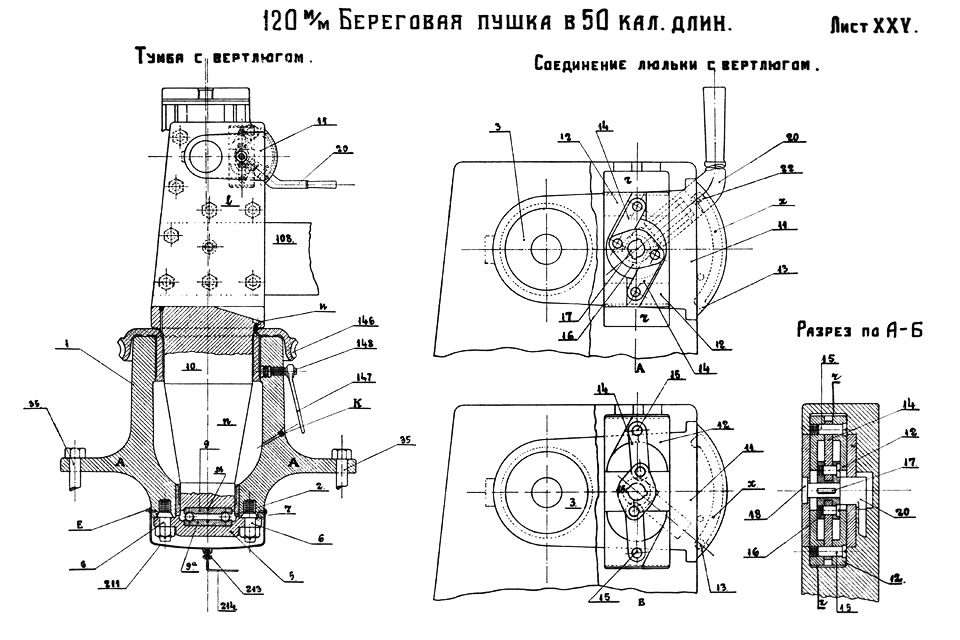

На чертеже обозначены:
1 — тумба. 2 — вкладыш.
5 — дно тумбы. 6 — крепительная шпилька.
7 — стопорный винт. 9 и 9-а —
шайба для шариков. 10 — вертлюг. 11 —
хомут на цапфу. 12 — вкладыш в хомут.
14 — звено. 15 — ось звена.
16 — вращающееся звено. 17 — ось
вращающегося звена. 18 — шайба. 20 —
рукоять. 22 — ограничитель в рукояти.
