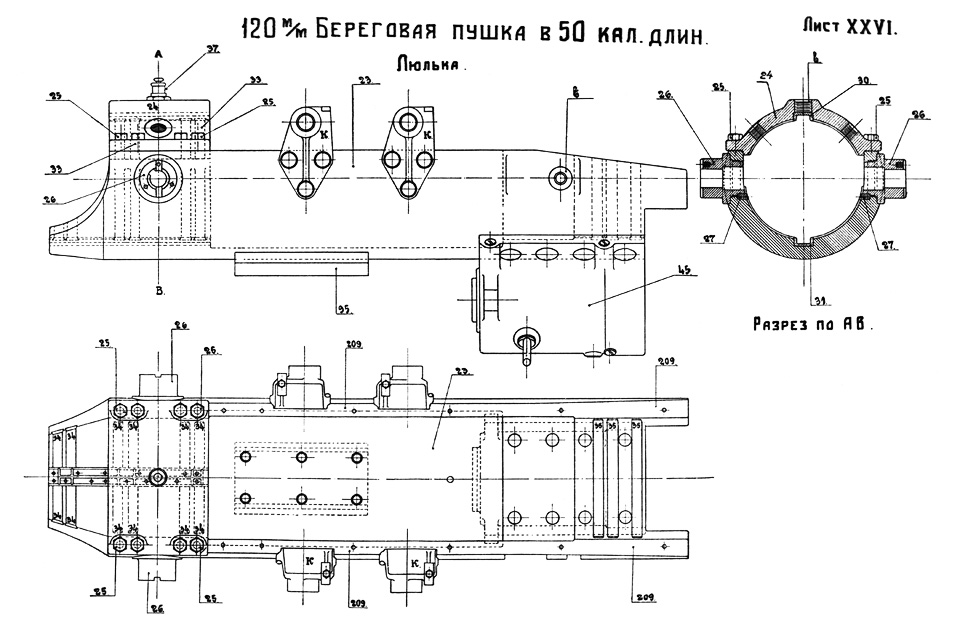

Лист XXVI — Люлька

Лист XXVI — Люлька

На чертеже обозначены:
23 — люлька. 24 — крышка люльки. 25 — болт к крышке. 26 — цапфа. 27 — стопорный винт. 30 — верхняя шпоночная рубашка. 31 — нижняя шпоночная рубашка. 33 — верхняя кольцевая прокладка. 34 — нижняя кольцевая прокладка. 35 — задняя кольцевая прокладка. 37 — маслёнка. 45 — цилиндр компрессора. 95 — направляющая горбыля. 209 — накладка. К — кронштейн прицела.
