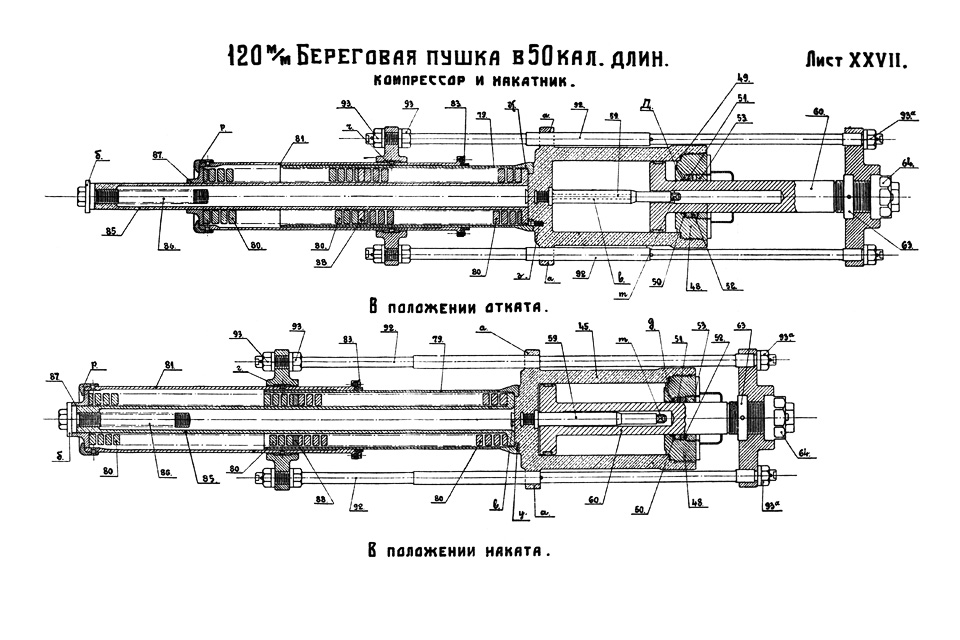

Лист XXVII — Компрессор и накатник
На чертеже обозначены:
45 — цилиндр компрессора. 48 — крышка
компрессора. 49 — прокладка. 50 —
воротник. 51 — нажимное кольцо. 52 —
сальниковая набивка. 53 — сальниковая гайка.
59 — регулятор наката. 60 — шток.
63 — установочная гайка. 64 —
крепительная гайка. 79 — задний цилиндр накатника.
80 — накатная пружина. 81 — передний
цилиндр накатника. 83 — кольцо грязесчищателя.
85 — накатная труба. 86 — регулирующий
стержень. 87 — упорная шайба. 88 —
прокладная шайба. 92 — тяга накатника. 93 и
93-а — гайка тяги.
