[77]

ГЛАВА V.
Детали устройства береговых батарей
с открытыми сверху установками кругового обстрела.

I. Общие основания проектирования береговых батарей в профили и в плане и данные, относящиеся к углублению снарядов морской артиллерии в различные среды. — Междуорудийные казематы. — Приёмы хранения и передвижения боевых припасов, принятые в расходных пороховых погребах береговых батарей. — Убежища для артиллерийской прислуги.
II. Устройство отдельных участков береговых батарей для различных орудий.

I.

При рассмотрении оборонительных средств приморских крепостей было указано на береговую артиллерию как на главное средство и на открытую сверху установку кругового обстрела как на преобладающий, нормальный образец береговых орудийных установок. По отношению к этой именно установке мы и постараемся теперь войти в подробности, необходимые для проектирования береговых батарей. Что же касается установок казематированной, броневой и прочих — исключительных, то, указав на случаи применения их во взятом нами частном примере, получим возможность выяснить и их отличительные особенности, главным образом путём сравнения с предыдущими.

Приступая к деталям береговых батарей с открытыми сверху установками кругового обстрела, наметим прежде всего некоторые общие основания проектирования этого рода фортификационных построек в профили и в плане, не касаясь пока особенностей, присущих установке каждого из береговых орудий, поименованных в главе II. В таком же общем виде рассмотрим и тесно связанные с планом и профилью батарей вопросы устройства безопасных от бомб помещений для людей и боевых припасов, необходимых на каждой береговой батарее.

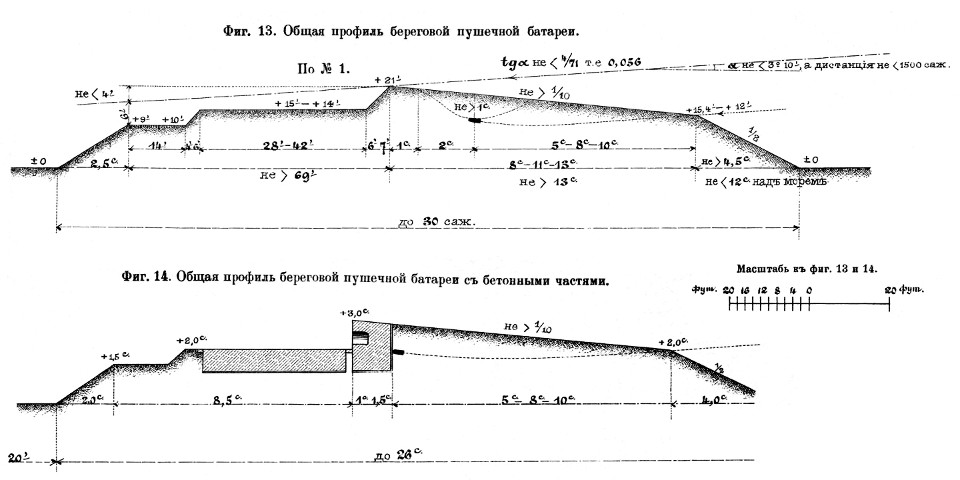

Фиг. 13 и 14.

Профиль береговой батареи в общем или, вернее, [78] обобщённом виде показана в фиг. 13 и 14. Высота бруствера может быть определена требованием, чтобы наиболее высоко расположенные орудия флота не были в командующем положении относительно линии огня батареи; а так как по данным таблицы II оказывается, что превышение орудий над водой достигает на современных боевых судах 32 фут. для больших калибров и 105 фут. для марсовых скорострелок, то высота линии огня батареи над уровнем моря не должна быть ни в каком случае менее 5 саж., как нормальная же должна быть принята по крайней мере в 15 саж.; но из деталей устройства батарей увидим, что при необходимости основания казематированных помещений батареи на материке одноэтажная конструкция этих помещений возможна только при высоте бруствера не более 2 саж. над местным горизонтом, двухэтажная — при высоте не более 3,5 саж. и трёхэтажная — при высоте не более 5 саж., и принимая последнюю конструкцию и высоту как предельные, должны будем признать 15 - 5 = 10 саж. как наименьшую высоту места, выбираемого для постройки батареи, над уровнем моря. На профилях, фиг. 13 и 14, предполагается средняя высота бруствера +3 саж. и конструкция двухэтажная, а превышение места батареи над уровнем моря в 12 саж. Внутренние части профили — внутренняя крутость, артиллерийский валганг, валганг сообщения и крутости, соединяющие эти валганги между собой, а последний с горизонтом, могут иметь обычное в долговременных постройках расположение — видны из чертежа, и особого примечания заслуживают только валганг сообщения и внутренняя крутость бруствера: валганг сообщения располагается на уровне пола верхнего этажа междуорудийных казематированных помещений, понижаясь в среднем на 0,5 саж. против артиллерийского, и при ширине в 2 саж., необходимой для прокладки на нём, если нужно, переносной железной дороги, всегда получает надлежащее дефилирование благодаря малой крутизне траектории морских орудий, как это видно в фиг. 13. Внутренняя крутость [79] береговых батарей, которые всегда должны быть готовы к бою, должна быть одета бетоном, тем более, что бетонная брустверная стенка позволяет удобно расположить в ней ниши для снарядов и уменьшить толщину бруствера. Скат бруствера, сообразно наибольшей величине углов склонения береговых пушек в 6° {26}, направляется не круче ¹/₁₀. Толщина бруствера зависит от глубины проникания снарядов морской артиллерии, относящиеся сюда данные помещены ниже в таблице VIII, достаточно характеризующей действие морских орудий по берегам {27}; из этой таблицы видно, что глубина проникания наиболее сильных снарядов морской артиллерии в песчаную насыпь, растительную землю и глину почти не превосходит, соответственно, 5, 8 и 10 саж.; а так как малая вероятность попадания при стрельбе орудий флота по берегам позволяет не рассчитывать более, чем на одно попадание в каждый данный участок бруствера, то толщина этого последнего может быть получена добавленим к величине углубления снаряда по траектории радиуса наибольшей воронки, производимой сильнейшим из известных ныне разрывных зарядов, т. е. 2 саж., и ещё величины, равной высоте внутренней крутости бруствера, т. е. 1 саж., во избежание обвала уцелевшей части бруствера от сотрясения, после чего бруствер, фиг. 13, и получит, в зависимости [81] от материала насыпи, толщину в 8, 11 или 13 саж.; наконец, устроив у внутренней крутости бруствера бетонную стенку, фиг. 14, такой толщины (1 саж. без ниш, 1,5 саж. с нишами), при которой она не опасается взрыва снаряда у самой её наружной поверхности, получаем возможность никаких добавлений к прониканию снаряда не делать, приняв толщину прикрывающей стенку насыпи в 5, 8 или 10 саж. Наружная отлогость бруствера может быть сделана с падением естественным для данного грунта или, если место позволяет, несколько положе для прочности и удобства разведения на ней маскирующих насаждений. Если батарея должна быть сама по себе обеспечена от штурма, то в состав её профили войдёт ещё наружный ров как преграда с простейшими препятствиями, дефилированными хотя бы только от взоров и обстреливаемыми продольно (штурм некоторых из батарей Александрии англйскими десантами). Чтобы покончить с вопросом о профили береговой батареи, остаётся ещё сказать, что на ней не должно быть: 1) каких-нибудь даже сильно пониженных позиций впереди орудий во избежание контузий, наносимых в этом случае своим, занимающим эти позиции при стрельбе из тяжёлых береговых пушек; 2) тыльных траверсов, чтобы не задерживать перелетевшие через батарею снаряды, вызывая тем взрыв и осколки, бьющие в тыл, и 3) каземат под самою орудийною установкой в непосредственном соприкосновении с нею во избежание передачи сотрясения от выстрела сводам этих помещений. Наконец, возвращаясь к таблице VIII и обращая внимание на углубление снарядов в бетон, не превосходящее 6 фут., видим, что бетонная брустверная стенка размеров, показанных в фиг. 14, способна задержать даже и тот снаряд, который ударил бы непосредственно в неё, минуя скат земляного бруствера; это обстоятельство ещё более подтверждает полезное значение упомянутой составной части профили, и на столько, что без бетонной стенки у линии огня мы не можем считать орудийную установку закрытой, какую бы толщину ни давали земляному [82] брустверу; значение этого последнего скорее вспомогательное, чтобы не все снаряды били бетон.

Таблица VIII. Данные, относящиеся к углублению снарядов морской артиллерии в различные матералы.

Фиг. 15.

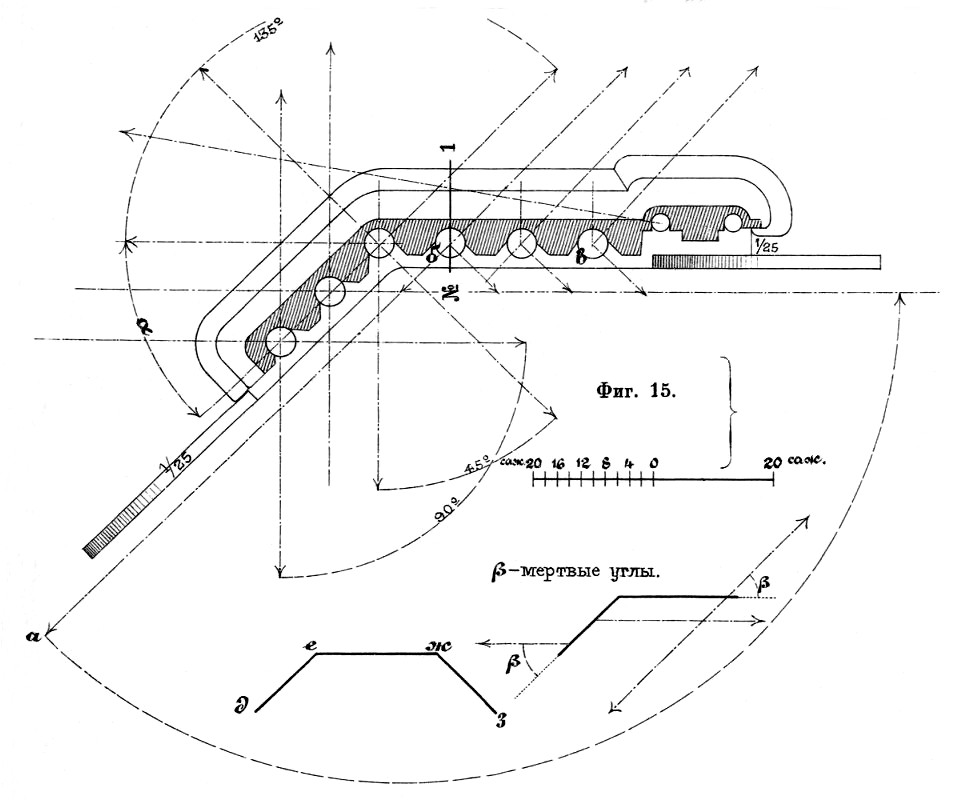

План береговой батареи в схематическом изображении, фиг. 15, имеет целью содействовать выяснению общих оснований проектирования береговых батарей в плане. Направляющею линией плана может служить линия, соединяющая центры круговых орудийных установок. Хотя обстрел и называется в таких установках круговым, но во избежание повреждений, причиняемых соседним орудиям и людям при пролёте снаряда в близком расстоянии от них, обыкновенно не рассчитывают на стрельбу в пределах двух секторов по 90° (в крайности по 60°) вправо и влево от орудий; таким образом круговой обстрел сводится в сущности к двум секторам по 90° (редко 120°) каждый, направленным один вперёд, другой в тыл, и при желании расширить обстрел батареи вперёд за пределы 90° приходится изломать внутрь соответствующий фланг батареи; хотя при завороте в 90° обстрел батареи вперёд расширяется уже до 180°, но во избежание ослабления огня в направлении перпендикулярном к первоначальному фронту и чтобы не подвергать завёрнутый фланг слишком продольному и тыльному поражениям, ограничивают обыкновенно угол поворота α тою величиной, на которую требуется расширить обстрел батареи, например на 45°, если необходим обстрел в 135°, фиг. 15, и т. п.; если обратить внимание на направления огня каждого из орудий батареи, фиг. 15, в тыл — аб, например, то увидим, что увеличив угол α за пределы 45°, мы стесняем огонь орудий бв к стороне тыла. На основании всех этих замечаний можно придти к заключению, что при необходимости обстрела вперёд в 90°, батарея может иметь один фас, при обстреле до 135° — два фаса, и при 180° — три фаса, отклоняющихся каждый на 45° от направления предыдущего, и что только при батарее о двух фасах можно с обоих одновременно и без всяких затруднений действовать в тыл, не уменьшая естественного обстрела орудий в эту сторону. Когда [83] направление фронта батареи определилось, намечают на нём оси орудий в расстояниях, как будет видно из деталей орудийных участков, от 8 до 12 саж., обусловленном размещением междуорудийных казематов, заменяющих в батареях подобного устройства траверсы; что же касается числа и размещения орудий, то в интересах удобства управления орудями не желательно поручать одному командиру батареи более 6-ти тяжёлых орудий, к которым на одном из флангов, преимущественно наружном или выдвинутом к неприятелю, ставят не менее 2-х скорострельных пушек на тумбах (преимущественно 57-мм калибра) для пристрелки и попутно — самообороны. У оконечностей батареи валганг сообщения может соединяться с горизонтом пологими аппарелями в ¹/₂₅, позволяющими проложить по ним рельсовый путь переносной железной дороги, соединяющий батареи, и, если нужно, — центр крепости между собой; в нескольких местах могут быть устроены ещё аппарели в ¹/₆ для подъёма различных грузов на валганг без помощи рельсов. Если батарея не обеспечена от штурма своим положением на местности в ряду прочих построек, то она должна быть охвачена сомкнутою линией препятствий, получающих фланковую оборону из казематированных или открытых капониров, располагаемых преимущественно по флангам артиллерийской позиции батареи; кроме того, в этом случае необходимо направить огонь ружейный и скорострельных пушек также и на местность, окружающую батарею, так как на ней иначе могли бы расположиться стрелки десантных отрядов, под покровительством огня которых по нашим орудиям флот неприятельский мог бы безнаказанно приближаться к берегам. Организация обеспечения батарей от штурма как в высшей степени зависящая от местности будет рассмотрена ниже на частном примере. Чтобы закончить об общих основаниях проектирования плана береговых батарей, остаётся ещё сказать, что распространение междуорудийных казематов вперёд желательно ограничить наружною плоскостью бетонной [84] брустверной одежды орудийных мест или — вернее — плоскостью, проходящею через наиболее выдвинутые вперёд части этой одежды, так как она имеет выпуклые части, а распространение этих же казематов кверху и к тылу определяется, само собой разумеется, углами обстрела орудий как в горизонтальной, так и в вертикальной плоскостях.

Междуорудийные казематы — траверсы должны заключать в себе всё необходимое для производства самой скорой стрельбы, какая только возможна и необходима для успешной борьбы с современною морскою артиллерией, прогрессирующей в последнее время главным образом в скорострельности, т. е. в них будут расходные зарядные и снарядные погреба, по одному на каждое орудие, и убежища для артиллерийской прислуги; помимо обычных требований безопасности от бомбардирования, порохохранилища береговых батарей должны представлять все удобства для быстрой доставки тяжёлых боевых припасов к орудиям, а убежища для прислуги — позволять людям жить на своих батареях всё время военных действий ввиду крайней подвижности такого противника, как флот. Требования безопасности казематов береговой батареи от бомбардирования достаточно удовлетворяются применением к ним минимальных размеров бетонных стен, сводов и плоских покрытий, принятых ныне повсюду для сухопутных сооружений, так как если снаряды морской артиллерии могут получить вскоре такие же разрывные заряды, какие содержат уже сухопутные бомбы-торпедо, то во всяком случае падать они будут менее вертикально, не производя такого сильного ударного действия, и главное — здесь нельзя рассчитывать на последовательное попадание нескольких снарядов в одно мсто. Таким образом, толщина стен и сводов из бетона, имеющего состав 1:1½:4, казалось бы могла быть принята, в зависимости от пролётов, в 4 фут., 5 фут. и 6 фут., а плоских покрытий при пролётах от 9 до 11 фут., в 3½—4½ фут., считая железо и бетон вместе. Ввиду влияния, оказываемого на устройство хранилищ [85] для боевых припасов принятыми ныне приёмами их хранения и передвижения к орудям, остановимся несколько подробнее на этих приёмах, прежде чем переходить к проектированию отдельных участков, звеньев или элементов береговых батарей для различных орудий.

Фиг. 16.

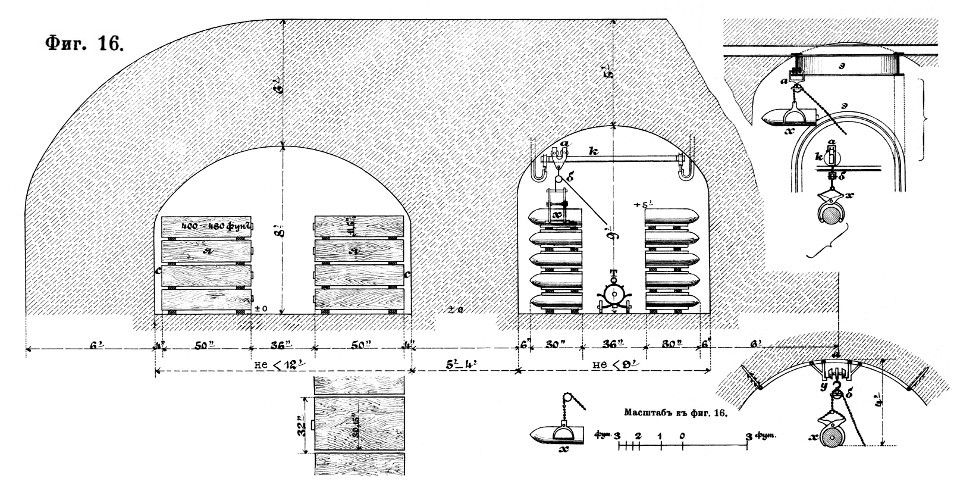

Приёмы хранения и передвижения боевых припасов, принятые в расходных пороховых погребах береговых батарей, поясняются чертежами, фиг. 16 и 17. Заряды хранятся в ящиках герметической укупорки, наибольшие и преобладающие размеры которых 50 дм. × 30,15 дм. × 11,5 дм. и которые при длине заряда не более 36,38 дм. вмещают от 400 до 480 фунт. пороха; эти ящики ставятся крышками кверху или кладутся один на другой крышками к проходу, как показано в фиг. 16, я, с прокладкою дюймовых или 2-дюймовых планок, что необходимо для протока воздуха и для того, чтобы дать место верёвочным петлям ящиков; наибольшая, допускаемая высота штабелей с ящиками — 6—7 фут., наименьшая ширина прохода между ними — 3 фут., а удаление от стен с — 4 дм.; наименьшие размеры зарядного отделения порохового погреба выходят при этом в 12 фут. для ширины и 8 фут. для высоты; наименьшая ширина сеней, служащих для входа в погреб или заменяющих их галерей, — 4 фут. Для подъёма, буде нужно, к орудию кокоров с зарядами может служить простое приспособление, показанное в фиг. 17: это ящик с откидывающеюся вперёд стенкой, поднимаемый по вертикальной трубе т с помощью ворота в, вращающегося в подвесных подшипниках п. Снаряды укладываются в погребах по общепринятому бельгийскому способу длинными продольными кучами в один вертикальный слой, как это показано на фиг. 16, или малыми поперечными кучами в 2 слоя каждая с интервалами между кучами не менее 1½ фут. для осмотра снарядов; средний проход, служащий для разгрузки снарядных куч и движения тележки Т должен иметь ширину не менее 3—4 фут.; наибольшая высота снарядной кучи — 6 фут.; наименьшие размеры снарядного отделения выходят при этом в 9 фут. для ширины и 9 фут. для высоты. Сравнительно [86] большая высота снарядного отделения (по сравнению с зарядным) может быть допущен, так как меньший пролёт позволяет уменьшить и толщину свода; необходимость же большей высоты вытекает из того, что для передвижения тяжёлых снарядов береговой артиллерии под сводом приходится размещать различные механические приспособления. В фиг. 16 показаны некоторые из наиболее употребительных приспособлений этого рода: храп х захватывает и держит снаряд действием тяжести этого последнего; для передвижения его кверху служит блок б, подвешенный к воздушной тележке а, колёса которой катаются или по поверхности подвижного крана к, устанавливаемого над любым снарядом, или по нижней полке охватываемой ими двутавровой эллиптической балки э, или, наконец, по двум полкам углового железа у, подвешенным к шелыге свода. Последний способ требует поднятия снаряда в косвенном направлении, и потому для наиболее тяжёлых снарядов предпочтительнее два других, из которых первый особенно удобен в обширных погребах с поперечными малыми кучами, второй же в тесных, с продольными; в обоих этих приспособлениях снаряд поднимается в вертикальном направлении, а затем уже перемещается в горизонтальной плоскости передвижением крана к и тележки а или подвигается к средине погреба и становится над тележкой, достигнув точки э упомянутой выше эллиптической подвесной балки. Приведя снаряд одним из описанных трёх способов к середине погреба, его опускают на тележку Т, на которой и везут к орудию. Доставка снарядов к орудию может быть усовершенствована применением таких двигателей, как сила отдачи орудия и др., но наряду с усовершенствованными приёмами должны существовать и простые.

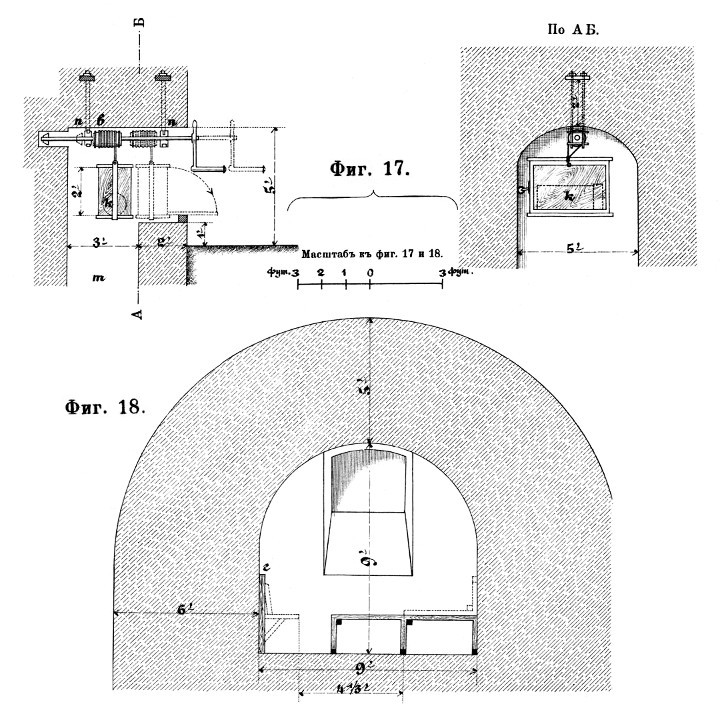

Фиг. 17 и 18.

Убежища для артиллерийской прислуги (по 12 чел. на орудие) могут иметь устройство, показанное в поперечной профили в фиг. 18. Это каземат не менее 9 фут. высоты и ширины, освещаемый окном, приподнятым над горизонтом футов на 6 для безопасности от удара газов, [87] являющихся при разрыве фугасных снарядов; окно закрывается броневыми ставнями в ¾ дм. толщиной против осколков. Нары для людей могут быть складные, и добавив к ним подъёмную скамейку г, получаем возможность на каждую погонную сажень такого каземата помещать по 3 человека лёжа или по 6-ти сидя.

II.

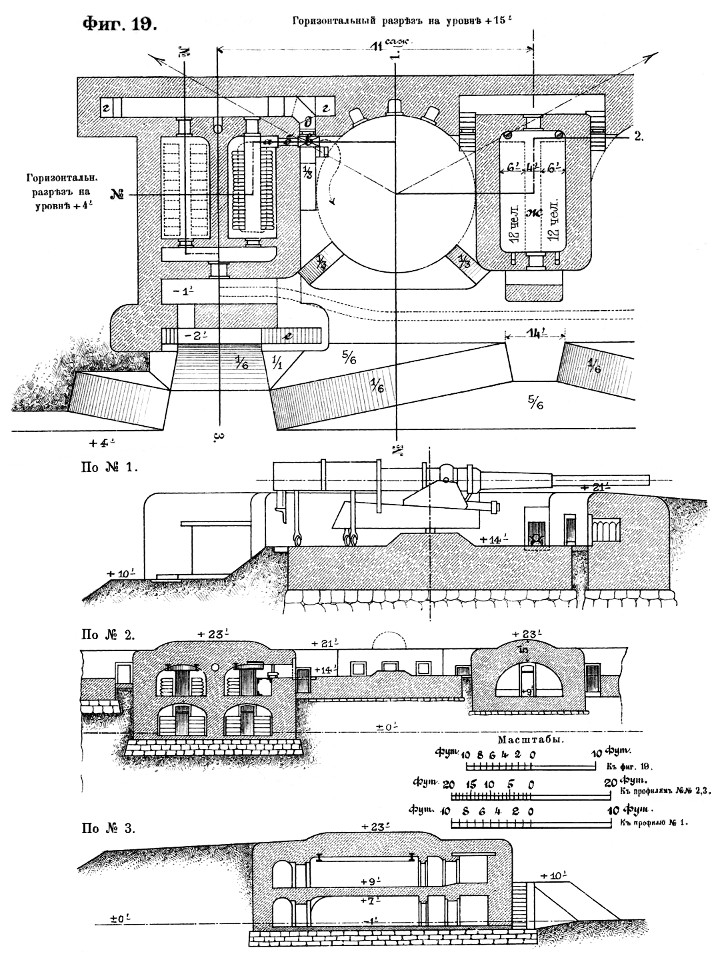

Устройство отдельных участков береговых батарей для различных орудий при установках открытых сверху и круговом обстреле поясняют фиг. 19—24. В фиг. 19 представлен в плане и в профилях одноорудийный участок береговой батареи для 10-дм. пушек, в 11 саж. протяжения по фронту. Предполагая, что по местным условиям необходимо приподнять линию огня батареи на 3 саж. над горизонтом, даём здесь 2-этажную конструкцию для пороховых погребов; снаряды, как более тяжёлые, располагаются при этом в верхнем этаже, ближе к орудийным местам, а заряды в нижнем. Не трудно видеть, что при большой величине площади, занимаемой боевыми припасами 10-дюймовой пушки, одноэтажные пороховые погреба могли бы привести к значительному удлинению фронта батареи, затруднив её применение к местности и управление стрельбой, так что 2 этажа в данном случае являются до некоторой степени обязательными. Каждое орудие получает свой расходный погреб, хотя для экономии места погреба двух орудий сдвинуты вместе. Доставка снарядов к орудиям производится так: при помощи храпа, соединённого с передвигаемою под потолком тележкой, снаряд продвигается к столу а, расположенному на уровне орудийного места, опускается на тележку-кокор, стоящую на этом столе, и на ней подвозится к орудию по горизонтальной трубе б и подъёмному мостику в. Заряды поднимаются из отпускного отделения или сеней нижнего этажа при помощи ворота и вертикальной трубы г в галерею вернего этажа, откуда и выносятся через дверь д; для того, чтобы не приходилось [88] при этом нагибаться, проходя под уромянутым выше мостиком в, возвышающимся всего на 4 фут. над проходом, а также чтобы не держат без надобности открытою горизонтальную трубу б, что могло бы вызвать прорыв газов от разрывающихся по соседству с нею неприятельских бомб в снарядное отделение погреба, мостик в может быть приподнимаем каждый раз, как по нём провезли снаряд, закрывая собою отверстие трубы б; так как сначала доставляется к орудию снаряд, а вслед за ним заряд, то такое действие мостика не представит затруднений и может быть производимо даже автоматически, например, при помощи соответствующей пружины. На случай порчи какого-нибудь из упомянутых механических приспособлений снаряды могут быть доставляемы с помощью аппарелей в ¹/₃, а заряды по лестницам е, прилегающим с наружной стороны к входу в нижний этаж. Ввиду возможности появления во флоте бомб-торпедо, входы в оба этажа порохового погреба прикрыты сквозными галереями-масками: вход в верхний этаж прямою галереей, позволяющей проложить в ней даже рельсовый путь переносной железной дороги, полезной для нагрузки погреба снарядами, а вход в нижний этаж — коленчатою. В расходном пороховом погребе такого устройства помещается боевых припасов на 200 выстрелов для каждого орудия. Снаряды могут храниться во время боя кроме того ещё в трёх нишах, сообразно трём родам снарядов, полагающихся для береговых орудий. Каземат ж для артиллерийской прислуги, один на 2 орудия, вмещает 24 чел. и снабжён двумя выходами: в тыл — прикрытым сквозною галереей-маской, и вперёд — прикрытым галереей, необходимою для удобства междуорудийного сообщения. Остальное видно из чертежа и пояснений не требует. Стоимость участка одного орудия составляет около 25.000 руб.

Фиг. 19.

Фиг. 20.

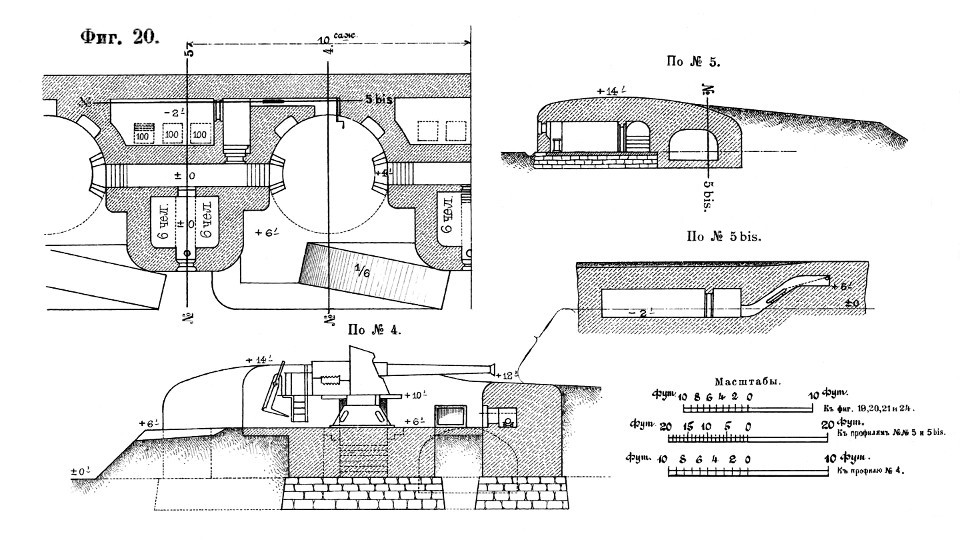

Участок батареи для 6-дюймовых скорострельных пушек Канэ показан в фиг. 20. Сравнительно малая площадь, занимаемая 300 патронами для этой пушки, позволяет [89] соединить в одном казематированном траверсе расходный пороховой погреб и убежище для 12 чел. артиллерийской прислуги, приняв как нормальную конструкцию в один этаж. Патроны могут быть доставляемы к орудию с помощью ворота в средней нише и наклонной трубы, ведущей из неё в отпускное отделение погреба, как показано на плане и профили № 5 bis; можно выносить их и на плечах с помощью лестниц, ведущих к орудию из средней галереи. Аппарели в ¹/₆ служат здесь не только для сообщения с орудийными местами, но и для нагрузки погребов, поднимаясь с горизонта, заменяющего в данном случае валганг сообщения. Обстрел каждого орудия этой батареи, как и предшествовавшей 10-дюймовой, предполагается в 120° вперёд и в 120° назад, применительно к чему и соображено возвышение междуорудийных казематов. Относительно убежища для людей можно заметить, что хотя оно имеет только один выход, но в случае порчи запирающей этот выход двери, выбраться из каземата люди могут через окно, как это видно на профили по № 5. Протяжение участка одного орудия выходит здесь в 10 саж. Стоимость — около 15.000 руб. на орудие.

Фиг. 21.

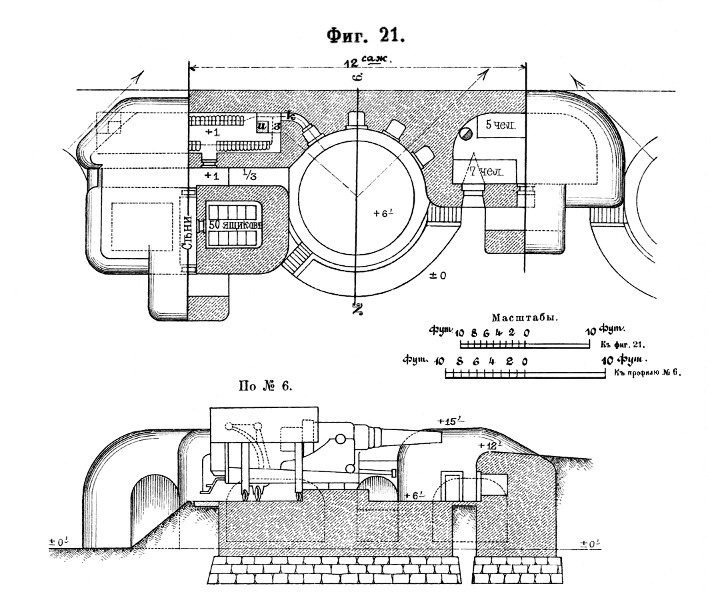

Участок батареи для 11-дм. пушек в 20 калибров длиной показан в фиг. 21. Вытянув снарядное отделение расходного погреба вдоль бруствера, соединив в одном помещении, хотя и при двух выходах, снаряды для двух орудий и, наконец, ограничив количество боевых припасов ³/₅ боевого комплекта, т. е. взяв по 150 зарядов и снарядов на орудие, удалось проектировать одноэтажные казематы, причём протяжение участка одного орудия вышло в 12 саж. Ограничив обстрел вперёд и в тыл 90 градусами, оказалось возможным возвысить верхнюю поверхность казематного бетонного массива на 3 фут. от линии огня, причём даже относительно выдвинутое вперёд снарядное отделение получило надлежащее обеспечение от навесного огня при понижении его пола всего на 5 фут. от поверхности орудийного места. [90] Последнее обстоятельство позволило организовать подачу снарядов к орудию так: поднятый храпом снаряд передвигается к столу з, находящемуся на уровне орудийного места, при помощи подвесной тележки и здесь опускается на тележку-кокор, на которой и вывозится к орудию по горизонтальной трубе к в ближайшую нишу; для удобства приближения подвесной тележки с храпом к упомянутому столу, покрытие над ним должно быть плоское и, по месту его расположения под понижающеюся частью верхней поверхности бетонного междуорудийного массива (см. левую не вскрытую половину плана погреба), требует усиления железными балками, откуда вытекает необходимость столба и, поддерживающего потолок такого устройства. Аппарели в ¹/³, по которым можно выйти из средней галереи погреба к орудию, служат для подноски зарядов, и они же могут послужить для доставки снарядов, если описанное выше приспособление придёт почему-либо в негодность. Сени, разделяющие зарядные отделения погреба, примыкают к средней галерее, к тыльному выходу, прикрытому сквозною галереей-маской, и позволяют выносить заряды и вывозить снаряды из погреба к орудию также и в сторону тыла; имея в виду вывоз снарядов в этом направлении, можно добавить аппарель не круче ¹/₃, поднимающуюся к орудийному месту с горизонта со стороны тыла, что не представит затруднений, если принять в расчёт подъём этой аппарели всего в 6 фут. и полный простор внутреннего пространства батареи. Валганг сообщения на местном горизонте, на который выходит и каземат для 24 чел. артиллерийской прислуги двух смежных орудий. Междуорудийное сообщение отнесено здесь несколько к тылу, и выход из каземата один, но это не представляет неудобства, так как при малой длине каземата в направлении перпендикулярном к фронту, удаление сообщеня к тылу не велико; выходом же из каземата кроме двери, на случай её порчи, могут служить окна. Кроме ниши, сообщающей орудийное место со снарядным отделением погреба, [91] имеются ещё три ниши, специально для помещения в них трёх родов снарядов на случай производства особенно скорой стрельбы. Стоимость участка одного орудия — около 20.000 руб.

Фиг. 22.

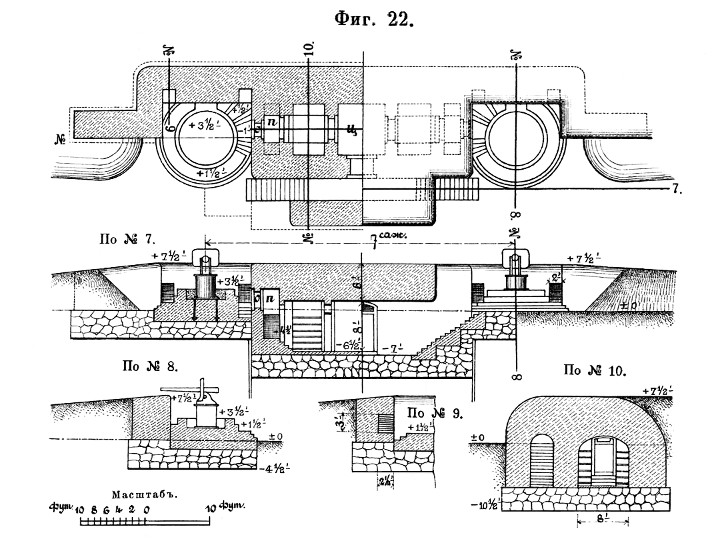

Двухорудийная батарея для 57-мм скорострельных пушек, показанная в фиг. 22, проектирована принимая во внимание желательность и возможность самой скорой подачи боевых припасов к орудию. Желательность скорой подачи патронов к скорострельной пушке вытекает из её назначения, возможность же — объясняется лёгкостью патронов. Таким образом, имея пороховой погребок, состоящий из двух отделений с полками для укладки патронов и центрального помещения ц, могущего служить сенями и убежищем для 8-ми человек прислуги обоих орудий, можно подавать патроны к орудию через окно о; однако, принимая в расчёт, что патроны подаются не прямо с полок, а из особых ящиков (три наполненных гранатами, шрапнелями и картечью и один пустой), для установки этих ящиков можно добавить ещё одно небольшое промежуточное помещение п с нишами, которое к тому же устранит опасность непосредственного сообщения погреба с орудийным местом. В погребке описанного устройства помещается на полках по 525 патронов для каждого орудия, да ещё 125 патронов, добавляемых в военное время, могут быть размещены в двух нишах. При первой к тому возможности желательно пристроить к такой батарее ещё отдельный каземат для жительства 16 чел., составляющих полный комплект прислуги двух 57-мм скорострельных пушек. В том виде, как батарея показана в фиг. 22, стоимость её одноорудийного участка выходит около 5.000 руб.

Фиг. 23.

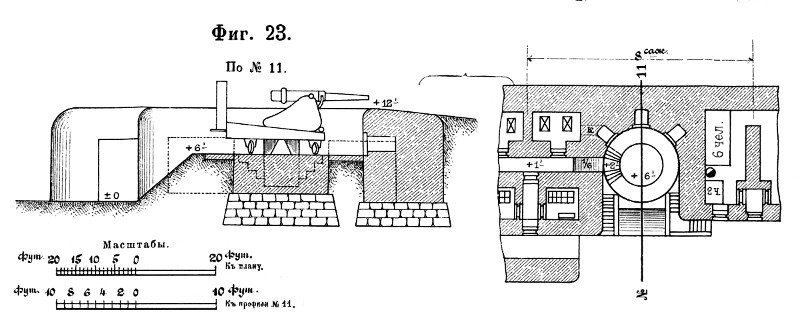

Участок батареи для 6-дюймовых осадно-крепостных пушек показан в фиг. 23. По относительной лёгкости снарядов и удалению пола погреба всего на 5 фут. от поверхности орудийного мста, доставка снарядов могла бы производиться вручную на тележке до выхода +2 фут. и далее на коромысле; однако, устроив горизонтальную [92] трубу к в одну из ниш, можно доставлять снаряды и здесь тем способом, к которому мы прибегаем для снарядов 11-дм. пушек в 20 калибров длиной. Устройство погреба и каземата для людей здесь сходно с таковым же на 11-дюймовой батарее, но прислуги предполагается 8 чел. на орудие, а не 12. Стоимость участка одного орудия — около 10.000 руб.

Фиг. 24.

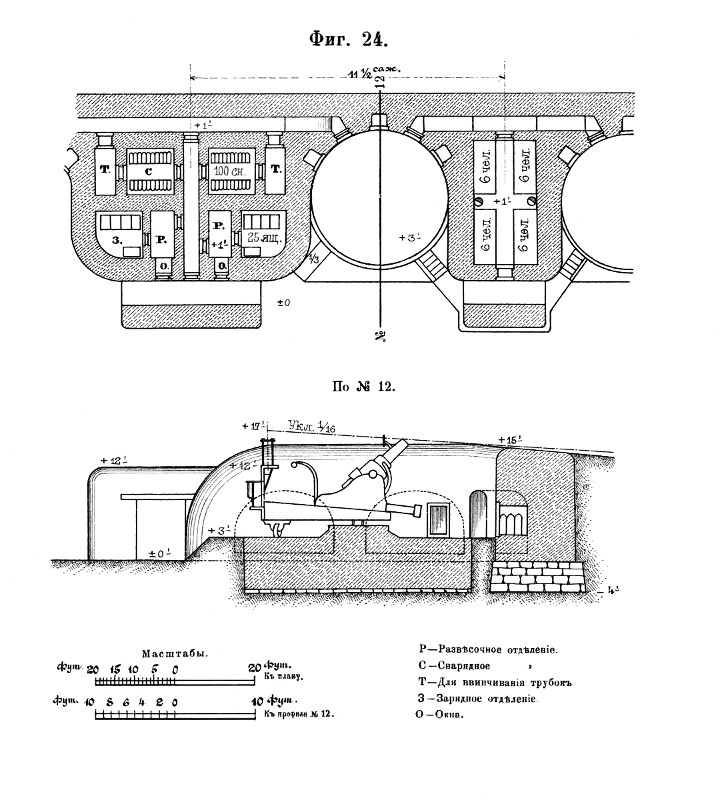

Участок батареи для 11-дюймовых мортир показан в фиг. 24. Доставка боевых припасов на этой батарее существенно упрощается, благодаря большой высоте линии огня над платформой, позволяющей понизить пол погреба всего на 2 фута от этой последней. Остальное видно из чертежа и сопровождающих его примечаний. Стоимость участка одного орудия — около 20.000 руб.
