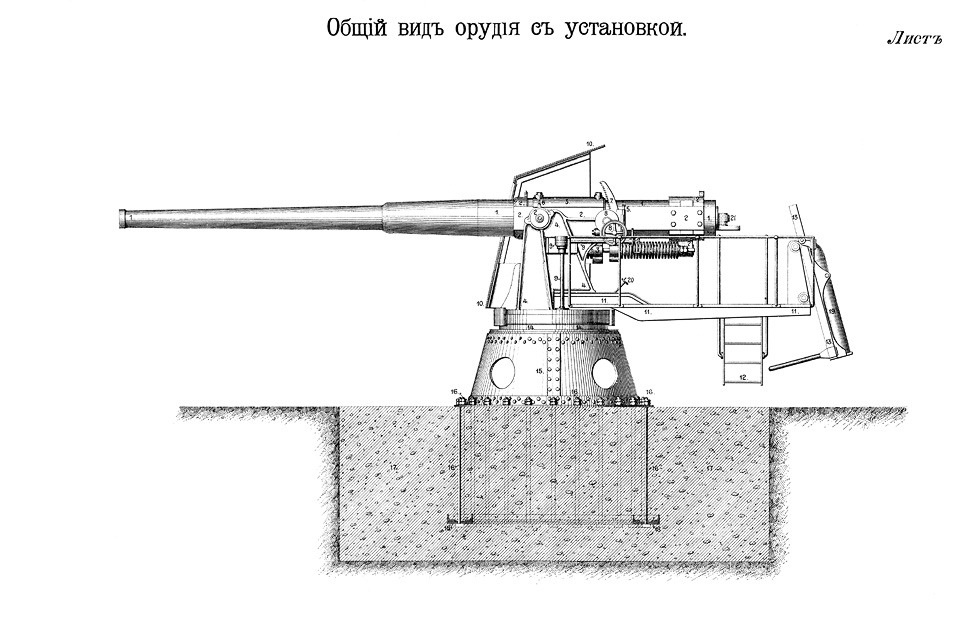

Лист I — Общий вид орудия с установкой
На чертеже обозначены:
1. — Орудие. 2. — Станок (неподвижная его
часть: кольца, доски, шток компрессора). 3. — Станок,
подвижная часть при выстреле (обойма с компрессором). 4. —
Поворотная рама. 5. — Прицел. 6. — Мушка.
7. — Зубчатая дуга подъёмного механизма.
8. — Подъёмный механизм. 9. — Поворотный
механизм. 10. — Предохранительный щит.
11. — Платформа для заряжания. 12. —
Лестница. 13. — Кран-кокор. 14. — Верхний
установочный круг. 15. — Тумба. 16. —
Установочный болт. 17. — Основание бетонное.
18. — Нижний установочный кольцевой круг.
19. — Патрон в кокоре. 20. — Маховик к
указателю горизонтальной наводки. 21. — Затвор орудия.
