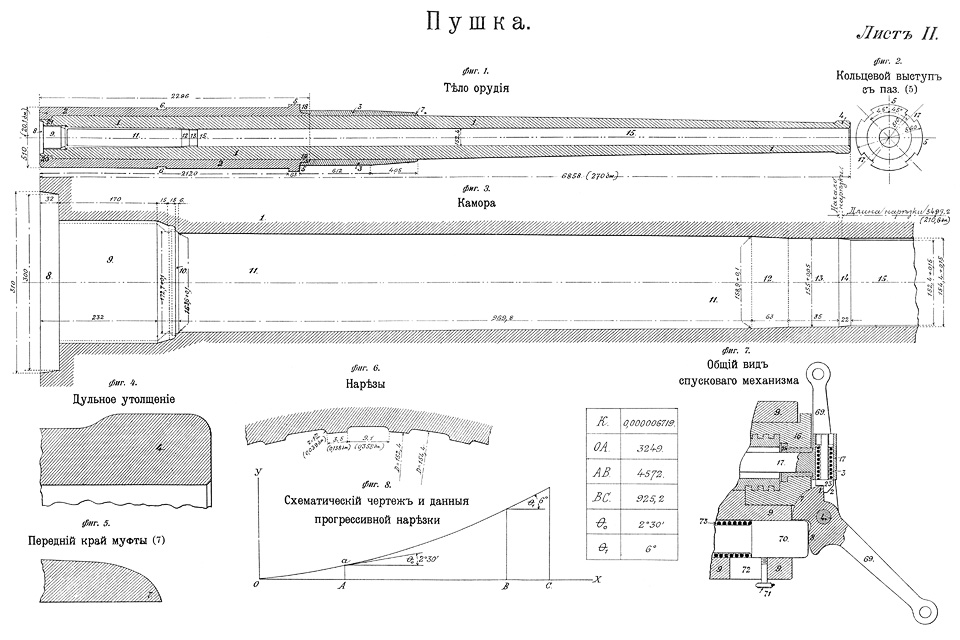

Лист II — Пушка
На чертеже обозначены:
1. — Ствол. 2. — Кожух.
3. — Муфта. 4. — Дульное утолщение.
5. — Кольцевой выступ с пазами. 6. —
Желобок компрес. обоймы. 7. — Передний край муфты.
8. — Уступ для кольца рамы. 9. — Гнездо
для поршня. 10. — Помещение закраины дна гильзы.
11. — Коническая часть каморы. 12. —
Задний скат. 13. — Помещ. дульца гильзы.
14. — Передний скат. 15. — Нарезная
часть. 16. — Скошенный край. 17. — Пазы
кольцевого выст. (5). 18. — Уширенная часть
внутр. поверхности муфты (3). 19. — Передн.
кольц. уступ кожуха (2). 20. — Задний кольц.
уступ кожуха (2). 21. — Кольцевой уступ
ствола (1).
К фиг. 7:
1. — Плоский срез гребня у спускового рычага.
3. — Пружина собачки (23).
4. — Ось вращения рычага (69).
7. — Гребень рычага (69).
9. — Ползун. 16. — Соединительная крышка.
17. — Ударник. 23. — Собачка ударника.
24. — Задняя втулка ударника. 69. —
Спусковой рычаг. 70. — Предохранитель.
71. — Винт задерж. предохр. 72. — Паз для
винта (71) в ползуне (9). 73. —
Пружина предохранителя.
